一、適用范圍

TXJQ3手拉式隔離開關（又稱為拉鉤式隔離開關），適用于交流50/60Hz，額定電壓230-400V以下，額定電流63A至125A的電阻和電感混合電路中，主要供無負載情況下接通或斷開電路，作線路與電源接通或隔離之用。尤其適合線路檢修時有效隔離電源并防止意外合閘，以確保檢修人員的操作安全，拉鉤式隔離開關廣泛使用在國家農網電表箱配套產品中，代替原老型的閘刀開關，安裝更加方便，外形更加美觀。
隔離開關是高壓開關電器中使用最多的一種電器，顧名思義，是在電路中起隔離作用的它本身的工作原理及結構比較簡單，但是由于使用量大，工作可靠性要求高，對變電所、電廠的設計、建立和安全運行的影響均較大。刀閘的主要特點是無滅弧能力，只能在沒有負荷電流的情況下分、合電路。

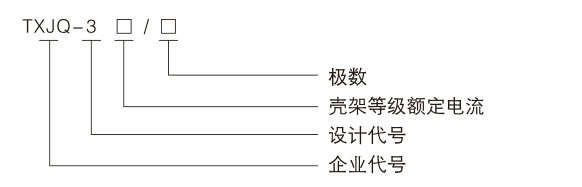

二、型號及其規格

三、使用環境以及工作條件

◆ 周?chē)諝鉁囟龋?5攝氏度～+40攝氏度，平均溫度不超過+35攝氏度。
◆ 海拔高度：不超過2000m。
◆ 大氣相對溫度：+40度量不超過50%，最濕月為90%。
◆ 污染等級為：II級。
◆ 使用類別：AC-22A。
◆ 安裝條件：手拉式隔離開關正常為垂直安裝（上端為進線），手柄向上推合，觸頭接通：往下扮則觸頭斷開，再將手柄扣住可避免意外合閘。
◆ 安裝形式采用TH35-7.5型鋼安裝軌安裝。

四、結構特點

手拉式隔離開關系直接手柄操作，模數化、標準化導軌安裝結構，尤其適用作終端組合電器的配套隔離開關元件。由于動靜觸頭采用合理的接觸形式，導電和穩定性好。操作絕緣手柄與動觸頭鉚連一體，動觸頭隨便手柄拉開而斷開，且明顯可見，無需另設閉合位置指示器。并因手柄上附有一環鉔，可與下端搭勾緊緊扣住，故可避免意外合閘，大大提高了安全性，從而確保檢修人員的操作安全，特別適合于非專業人員使用和操作。

五、主要技術參數

額定電流（A）	32、63、100
極數（P）	1、2、3、4
額定工作電壓（V）	單相 230
	三相 400
額定短時耐受電流	12le，通電時間為1s
額定短路接通能力	20le，通電時間為0.1s
額定接通與分?jǐn)嗄芰?/td>	3le，1.05Ue，cosφ=0.65
操作性能	空載8500次，有載1500次，共10000次

六、安裝與使用

■ 拉鉤式隔離開關應垂直安裝，上端靜觸頭接線端子與電源相連，使動觸頭斷開時不帶電，以確保手動操作時人身安全。
■ 手拉式隔離開關閉合和斷開時正常情況下不許帶負載操作。斷開后應將套裝在手柄上的環箍緊扣在開關下端相應拉鉤上，以防意外合閘，確保檢修人員生命安全。

七、注意事項

■ 拉鉤式隔離開關不應多次通斷較大的過載，也不宜頻繁通斷正常的工作電流，并切忌強力猛推猛拉開關，以避免發生意外和縮短產品的使用壽命。
■ 手拉式隔離開關內無滅弧室，不許用來分?jǐn)喙收想娏鳌Ｈ粲行枰脩艨勺孕羞x用合適的熔斷器組合，使具有較大負載和短路分?jǐn)嗄芰Γㄆ渚唧w分?jǐn)嗄芰τ蛇x用熔斷器的分?jǐn)嗄芰Χǎ?

八、外形和安裝尺寸

九、訂貨須知

訂貨時要標明下列各點：
產品型號和名稱：如TXJQ3手拉式隔離開關/拉鉤式隔離開關
額定電流：100A。
極數：3P
訂貨數量：如77777只。
訂貨舉例：TXJQ3拉鉤式隔離開關，63A，2P，2560只。

十、了解隔離開關

隔離開關的主要作用
①、分閘后，建立可靠的絕緣間隙，將需要檢修的設備或線路與電源用一個明顯斷開點隔開，以保證檢修人員和設備的安全。
②、根據運行需要，換接線路。
③、可用來分、合線路中的小電流，如套管、母線、連接頭、短電纜的充電電流，開關均壓電容的電容電流，雙母線換接時的環流以及電壓互感器的勵磁電流等。
④、根據不同結構類型的具體情況，可用來分、合一定容量變壓器的空載勵磁電流。

高壓隔離開關按其安裝方式的不同，可分為戶外高壓隔離開關與戶內高壓隔離開關。戶外高壓隔離開關指能承受風、雨、雪、污穢、凝露、冰及濃霜等作用，適于安裝在露臺使用的高壓隔離開關。按其絕緣支柱結構的不同可分為單柱式隔離開關、雙柱式隔離開關、三柱式隔離開關。其中單柱式刀閘在架空母線下面直接將垂直空間用作斷口的電氣絕緣，因此，具有的明顯優點，就是節約占地面積，減少引接導線，同時分合閘狀態特別清晰。在超高壓輸電情況下，變電所采用單柱式刀閘后，節約占地面積的效果更為顯著。在低壓設備中主要適用于民宅、建筑等低壓終端配電系統。主要功能：帶負荷分?jǐn)嗪徒油ň€路

隔離開關的特點
①、在電氣設備檢修時，提供一個電氣間隔，并且是一個明顯可見的斷開點，用以保障維護人員的人身安全。 ②、隔離開關不能帶負荷操作：不能帶額定負荷或大負荷操作，不能分、合負荷電流和短路電流，但是有滅弧室的可以帶小負荷及空載線路操作。 ③、一般送電操作時：先合隔離開關，后合斷路器或負荷類開關；隔離開關斷電操作時：先斷開斷路器或負荷類開關，后斷開隔離開關。 ④、選用時和其它的電氣設備沒有什么兩樣，都得是額定電壓、額定電流、動穩定電流、熱穩定電流等都得符合使用場合的需要。 隔離開關的作用是斷開無負荷的電流的,電路.使所檢修的設備與電源有明顯的斷開點，以保證檢修人員的安全,隔離開關沒有專門的滅弧裝置不能切斷負荷電流和短路電流，所以必須在電路在斷路器斷開電路的情況下才可以操作隔離開關。

隔離開關的應用
①、用于隔離電源，將高壓檢修設備與帶電設備斷開，使其間有一明顯可看見的斷開點。
②、隔離開關與斷路器配合，按系統運行方式的需要進行倒閘操作，以改變系統運行接線方式。
③、用以接通或斷開小電流電路。一般在斷路器前后二面各安裝一組隔離開關，目的均是要將斷路器與電源隔離，形成明顯斷開點；因?yàn)樵瓉?lái)的斷路器采用的是油斷路器，油斷路器需要經常檢修，故二側就要有明顯斷開點，以利于檢修；一般情況下，出線柜是從上面母線通過開關柜向下供電，在斷路器前面需要一組隔離開關是要與電源隔離，但有時，斷路器的后面也有來電的可能，如通過其它環路的反送，電容器等裝置的反送，故斷路器的后面也需要一組隔離開關。

隔離開關主要用來將高壓配電裝置中需要停電的部分與帶電部分可靠地隔離，以保證檢修工作的安全。隔離開關的觸頭全部敞露在空氣中，具有明顯的斷開點，隔離開關沒有滅弧裝置，因此不能用來切斷負荷電流或短路電流，否則在高壓作用下，斷開點將產生強烈電弧，并很難自行熄滅，甚至可能造成飛弧（相對地或相間短路），燒損設備，危及人身安全，這就是所謂“帶負荷拉隔離開關”的嚴重事故。隔離開關還可以用來進行某些電路的切換操作，以改變系統的運行方式。例如：在雙母線電路中，可以用隔離開關將運行中的電路從一條母線切換到另一條母線上。同時，也可以用來操作一些小電流的電路
