產品簡介

TXH全透明電表箱，智能防竊電計量箱，公司根據全國電網改造對計量配套設備的新型需求，投入巨資進行了全面的技術升級，最新研制開發了透明防竊電電表箱兼容了用電管理部門的各項最新技術要求。TXH系列透明防竊電電表箱采用透明聚碳酸酯PC和ABS工程塑料等高科技環保材料制成，具有防護性能高、防竊電、防雨、防紫外線、用電安全保護、用戶分離控制、數據采集。支持信息化遠程管理等功能，產品適合安裝各類電子式、機械式、智能IC卡預付式、智能多費式電表。
此系列電表箱采用集成化設計理念，將一到十六戶各式電能表及整個計量回路集裝于一體化封閉箱內，不僅占用空間小，易于安裝和管理。而且能夠阻止竊電者觸及計量裝置，防止竊電行為。
目前透明電表箱的產品現已涵蓋了單相一表箱、二表箱、四表箱、六表箱、八表箱、九表箱，十二表箱，十六表箱，三相動力電表箱、計量CT箱。
此系列電表箱箱體造型美觀、比例勻稱、線條流暢，通過背部的預留螺栓孔可以方便、牢固地安裝在混凝土墻面上。箱內元器件結構緊湊、布局合理，線路走向順暢明晰。箱蓋通過掛鉤、專用螺絲及掛鎖與箱體互鎖，只有電管人員借專用螺絲扳手和鑰匙才可開啟。箱蓋晶瑩剔透，且有讀書放大功能，電管人員不需要開啟便可直接看到箱內的各類異常現象，從而提前排除用電中的安全隱患，實現“安全用電，預付為主”的管理目標。
該系列透明電表箱自面世以來，以其獨特的設計、新穎的工藝和先進的性能，收到越來越多的供電企業的青睞。

一、產品使用范圍
TXH系列透明電表箱包括單相透明電表箱和三相透明電表箱兩大部分，適用于交流50Hz或60Hz，額定工作電壓至220V、380V、690V，額定工作電流為10A~225A的供電系統中，供單相電能和動力電能的計量與控制管理。

二、使用條件：
● 透明電表箱環境溫度負二十五攝氏度到正八十攝氏度，并且二十四小時內平均溫度不超過正三十五攝氏度。
● 透明電表箱需保持內部空氣清潔，在四十攝氏度時相對溫度不超過百分之八十， 溫度較低時允許有較高的相對溫度。

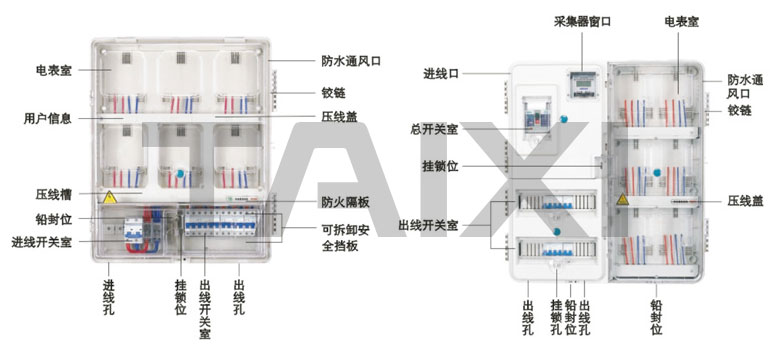

三、箱體結構說明

四、產品主要技術參數
● 主母線額定電流ln：10A~225A
● 主母線額定短時耐受電流low：30KA
● 絕緣電阻：不小于20MΩ
● 額定絕緣電壓：800V
● 頻率：50Hz或60Hz
● 安全防護等級IP：30
● 產品材料：聚碳酸酯(PC)、阻燃工程塑料(ABS)

五、產品規格及主要配置
以下配置僅供參考，可根據客戶自行定制，內部元器件可由客戶自行選擇品牌產品，或由我司提供。

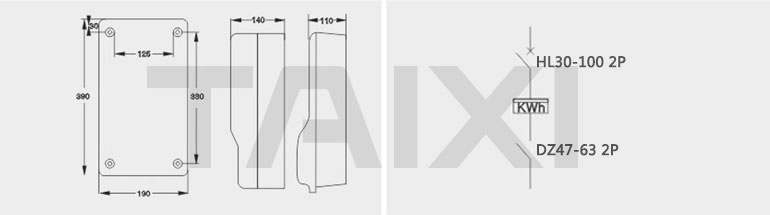

1.單相一戶塑料透明電表箱（上下結構）

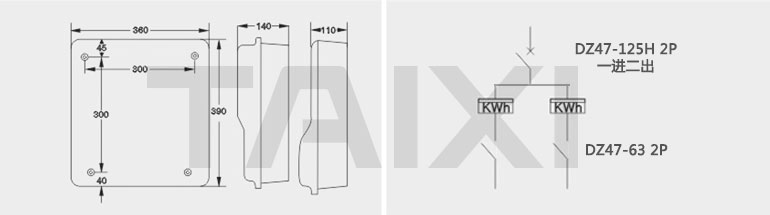

2.單相二戶塑料透明電表箱（上下結構）

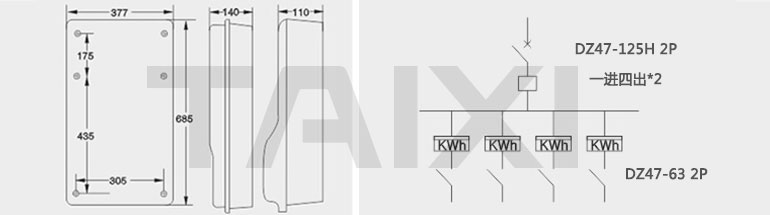

3.單相四戶塑料透明電表箱（上下結構）

4.單相四戶塑料透明電表箱（左右結構-帶主控箱）

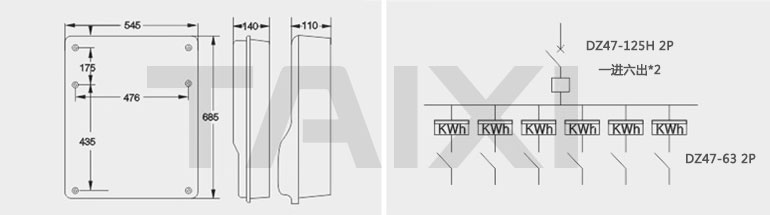

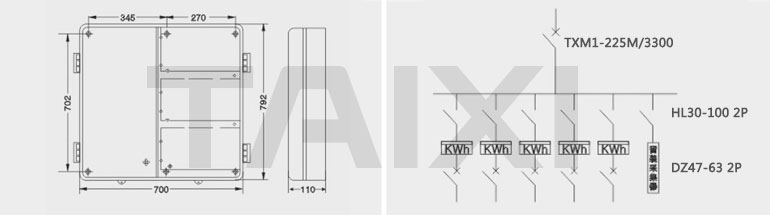

5.單相六戶塑料透明電表箱（上下結構）

6.單相六戶塑料透明電表箱（左右結構-帶主控箱）

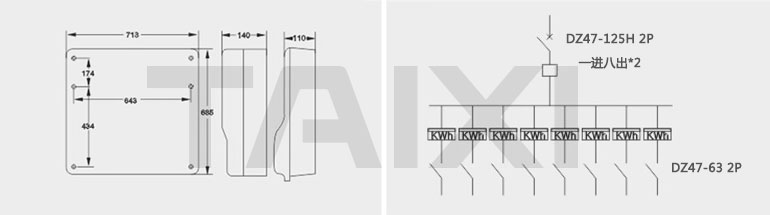

7.單相八戶塑料透明電表箱（上下結構）

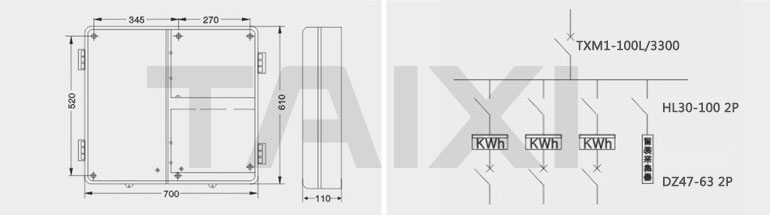

8.單相九戶塑料透明電表箱（左右結構-帶主控箱）

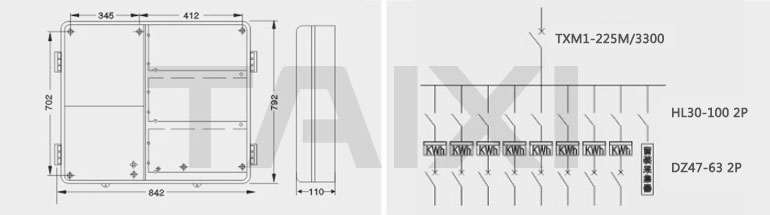

9.單相十二戶塑料透明電表箱（左右結構-帶主控箱）

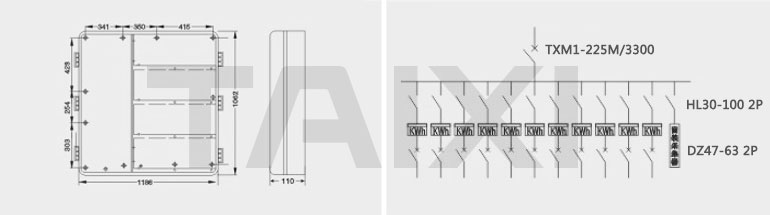

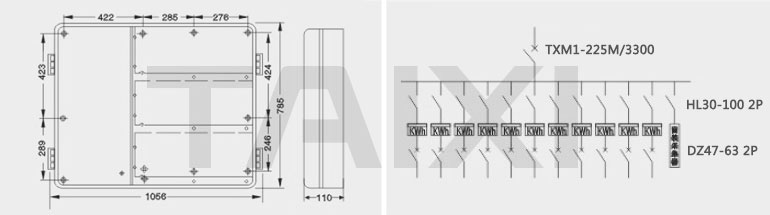

10.單相十六戶透明電表箱（左右結構-帶主控箱）

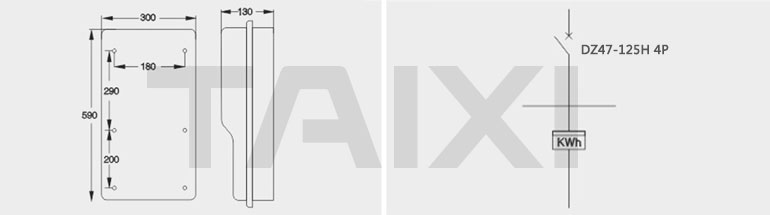

11.三相一戶塑料透明電表箱（上下結構）

功能用途
直入式三相電表箱，可安裝三相預付費電子表，電子表適用于一般的三相電表用戶。箱體采用上下鎖扣式結構，設計新穎，造型美觀，方便安裝和維護，產品具有優良的透明性、電絕緣性、阻燃性和耐候性，重量輕、體積小、抗沖擊、耐紫外線、抗老化。

六、產品安裝與使用
● 安裝方法及產品圖，詳見上文
● 安裝式請仔細檢查透明電表箱各零部件的完好性。
● 透明電表箱應垂直安裝，傾斜角度不得超過五度。
● 安裝位置應選擇無劇烈振動、沖擊及不足以腐蝕電器元件的地方。
● 因透明電表箱所使用的材料不耐強堿。氧化性酸及胺、酮類溶于氯化徑類和芳香族溶劑，所以應避免與這些化學物質接觸或一起使用。
