一、適用范圍

HL30-100隔離開關（HL30小型隔離開關）適用于交流50Hz或60Hz，額定工作電壓230V或400V及以下的配電和控制回路中，電流至100A配電裝置的上方與電源之間作無負載分合。主要作為終端電器的總開關、也可用于控制各類電動機、小功率電器、照明等場所。機械電氣壽命為10000次，其中電氣壽命6000次。
HL30小型隔離開關符合GB14048.3和IEC947-3等標準要求。

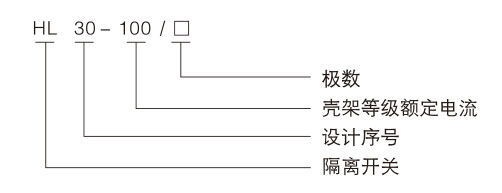

二、型號及其規格

三、使用環境以及工作條件

◆ 周圍空氣溫度-5攝氏度～+40攝氏度，平均溫度不超過+35攝氏度。
◆ 海拔高度不超過2000m。
◆ 大氣相對溫度+40度量不超過50%，最濕月為90%。
◆ 污染等級為II級。
◆ 使用類別AC-22A。
◆ 安裝形式采用TH35-7.5型鋼安裝軌安裝，其它裝面與身垂直傾斜度不直過五度。

四、結構特點

HL30小型隔離開關觸頭系統采用雙斷點直動結構，大電流選用二組平行和觸頭聯，既增加了電流容量，又充分利用電動力補償。同時手柄操作機構彈簧儲能實現快速通斷。克服了人力操作速度慢的影響，大大提高了工作的可能性，觸頭開閉狀態有醒目包標顯示，可防止誤操作，提高了安全性。

五、主要技術參數

額定電流（A）	32、63、100
極數（P）	1、2、3、4
額定工作電壓（V）	單相230
	三相400
額定短時耐受電流	12le，通電時間為1s
額定短路接通能力	20le，通電時間為0.1s
額定接通與分斷能力	3le，1.05Ue，cosφ=0.65
操作性能	空載8500次，有載1500次，共10000次

六、安裝與使用

■ HL30小型隔離開關安裝前先檢查開關是否與實際工作條件相符。
■ 安裝時按圖示位置卡入安裝軌，手柄上推為接通，指示標牌為紅色；手柄下拉為斷開，指示標牌為綠色。
■ 電源進線從開關上方接入，下端接出線，銅導線應擰緊，不得松動脫出，或銅線裸露在接線端外。
■ 通電前，先人工操作幾次開關，應靈活可靠，無阻滯現象。
■ HL30小型隔離開關在使用、貯存、運輸等過程中，均不得受雨水侵襲。
■ HL30小型隔離開關在一定時間內能承載非正常電路條件下的(短路)電流，也可不頻繁通斷適當的過載，但不能用來分斷故障電流。

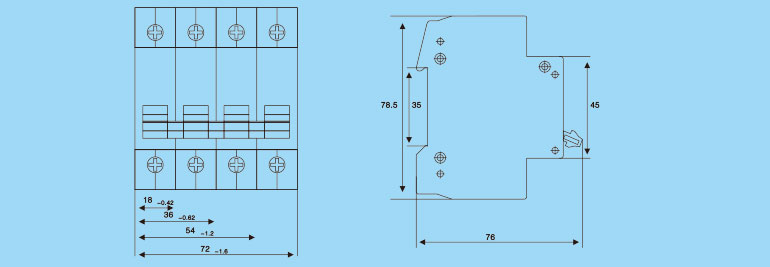

七、外形和安裝尺寸

八、訂貨須知

訂貨時要標明下列各點：
產品型號和名稱：如HL30小型隔離開關
額定電流：100A。
極數：3P
訂貨數量：如8888只。
訂貨舉例：HL30小型隔離開關，100A，3P，777只。
