產品簡介
一、適用范圍
DZ47GQ-63系列過欠壓保護斷路器是在DZ47-63小型斷路器加裝電壓模塊的派生產品。適用于額定電流1-63A，交流50Hz，額定電壓230V的線路中，過電壓保護整定值為（275±5%），欠壓保護額定值為170±5%，用于對建筑物線路設施和交流配電系統和電氣設備進行過流過載、短路及過，欠電壓保護之用。是住宅，賓館醫院，商店，寫字樓內安裝的最理想的產品。另兩種派生產品：DZ47G-63過壓保護器；DZ47Q-63過壓保護器。

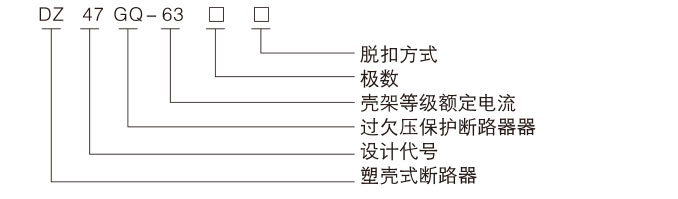

二、限電自動控制器型號及其規格
三、結構特點
◆ DZ47過欠壓保護斷路器由外殼、操作機構、熱脫扣器、電磁脫扣器觸頭系統、滅弧系統、帶過欠壓保護線路板等組成，具有過載和短路保護功能，設計獨特的。◆ DZ47過欠壓保護器產品具有4500A的額定短路分斷能力，機械壽命20000次以上，產品外形美觀。安裝導軌為TH35-7.5型標準剛安裝軌。
◆ DZ47過欠壓斷路器具有以下特點：手柄操作安全舒適，過欠電壓保護值可以按用戶要求設定，接線時一定要注意零火線；電源上進下出，符合電源進線特點，安裝方便。
四、主要技術參數
| 產品名稱 | 殼架等級額定電流 | 極數 | 額定電壓（V） | 額定電流（A） | 分斷電流Icu（A） | 保護動作值(V) | 瞬時脫扣類型 |
| DZ47-63G | 63A | 1P+N | 230 | 1-63 | 6000 | 270±5% | B、C |
| DZ47-63Q | 170±5% | ||||||
| DZ47-63GQ | 270±5% 170±5% |
| 產品名稱 | 代號 | 用途 | 符合標準 |
| 欠壓斷路器 | DZ47Q-63 | 當電源電壓下降在170V±5%之間時，使斷路器脫扣，實現線路的欠電壓保護。 | IEC60947-2：1999、GB14048.2-2001 |
| 過壓斷路器 | DZ47G-63 | 當電源電壓上升到270V±5%時，使斷路器脫扣，實現線路的過電壓保護 | IEC60947-2：1999、GB14048.2-2001 |
| 過欠壓斷路器器 | DZ47GQ-63 | 當220V額定電源電壓上升到270±5%或下降在170V±±5%時，使斷路器脫扣，實現線路保護。 | IEC60947-2：1999、GB14048.2-2001 |
六、外形和安裝尺寸
八、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如DZ47GQ-63過欠壓保護斷路器
額定電流/功率：如 63A。
訂貨數量：如380只。
訂貨舉例：DZ47GQ-63過欠壓保護斷路器，20A，2560只。
