產品簡介
一、適用范圍
我司生產的全自動復位過壓欠壓保護器相比早期的產品45mm寬在體積上小了很多，我們的產品寬度壓縮到36個毫米，控制電流,相當方便于配電箱內安裝，控制線路板選用進口元器件組裝，產品用模數化標準生產，性能優良、可靠。能在電壓異常情況下正常工作。當市電電壓超過保護器的設定過壓動作電壓值或低于保護器的欠電壓動作電壓值時，保護器能迅速、可靠地切斷電路，以達到保護電器安全。當市電電壓恢復正常時，保護器能自動延時接通電源、恢復供電，所有功能全部自動實施、無需人員操作。面板上的發光二極管能指示保護器工作狀況。指示燈綠燈是工作電源指示，指示燈紅燈不亮時正常供電，紅燈亮時保護功能啟動切斷供電。
自復式過欠壓保護器結構緊湊、外觀美觀、安裝與DZ47（C45）導軌通用。

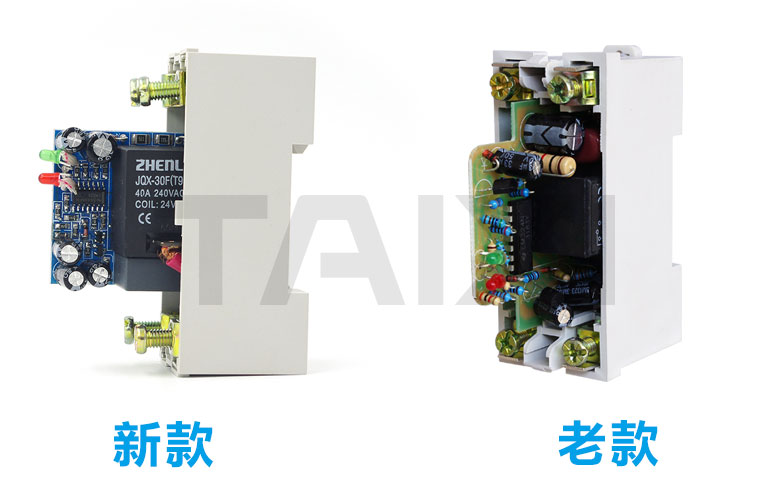

我們自復式過欠壓保護器廠家的優勢：
1、銅導線4平方，市面廉價產品2.5-3平方
2、礦物阻燃外殼，比普通阻燃外殼硬度高，外觀平整，阻燃效果最好。
3、A級標準磁保持繼電器，繼電器的好壞嚴重影響性能。
4、線路板為最好的噴錫工藝 美觀經久耐用
5、芯片為德州進口芯片
6、貼片電阻為臺灣厚生
7、貼片電容為韓國三星
8、安規電容為高價格質量的 非市面上差的囤積貨容量小
9、性能穩定，欠壓為165-175之間 過壓265-275之間

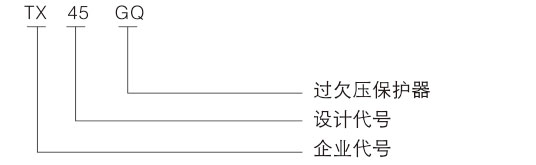

二、自復式過欠壓延時保護器型號及其規格
三、自復式過欠壓延時保護器設計原理
四、自復式過欠壓延時保護器產品特性
◆ 線路出現瞬態或暫態過電壓時，保護器不產生誤動作。
◆ 線路由于接點不實等故障出現電壓不穩,或突然斷電又突然來電時，保護器不接通線路。
◆ 線路故障電壓為最高時，保護器自身不會被損壞。
◆ 保護器呈反時限動作特性，動作時間≤1s。
◆ 電壓保護范圍：40A以下0～450V，50/60A ：0～600V。
◆ 耐受沖擊電壓：4kV（符合Ⅲ類電器的安全標準）。
◆ 保護器有雙色發光二極管指示工作狀態，綠色-正常電壓指示；紅色－過欠電壓或延時指示。
◆ 外形模數化設計，導軌式安裝。
◆ 接線能力：25平方毫米及以下絕緣導線
五、自復式過欠壓延時保護器主要技術參數
| 工作電壓 | AC 220V |
| 額定電流ln（A） | 20A、32A、40A、50A、60A |
| 工作頻率 | 50Hz |
| 負載功率（kVA） | 4.4、6.6、8.8、11、13.2 |
| 過壓動作切斷值 | AC270±5V |
| 過壓恢復值 | AC255±5V |
| 欠壓動作切斷值 | AC170±5V |
| 欠壓恢復值 | AC185±5V |
| 斷電后送電延時 | 30±10秒 |
| 動作延時時間 | ≤1秒 |
| 自身功耗 | ≤2W |
| 電氣機械壽命 | ≥10萬次 |
| 外形尺寸(長×寬×高) | 85.5×36×66mm |

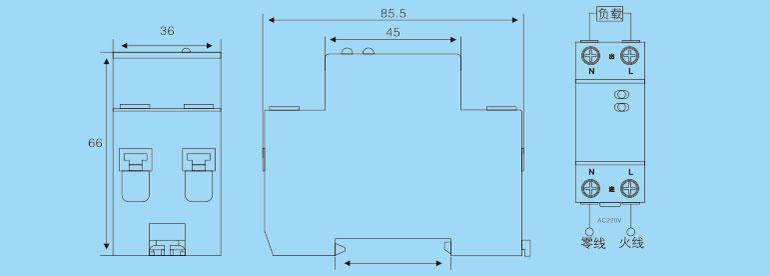

六、自復式過欠壓延時保護器外形和安裝尺寸

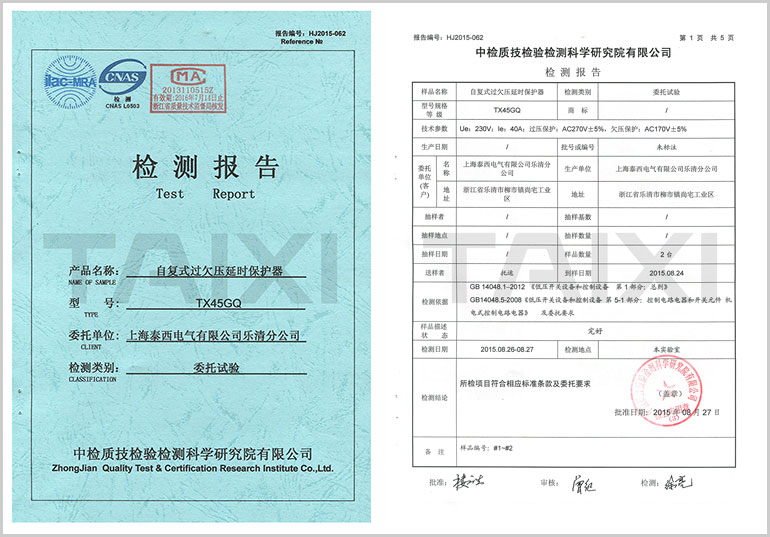

七、檢測報告
八、自復式過欠壓延時保護器注意事項
★ 保護器N線為零線，L為火線，保護器斷開時內部繼電器只切斷L火線，嚴禁零線與火線接錯。
★ 在使用前請擰緊卡線螺釘，防止接觸不良而損壞產品。
★ 為了保證您的人身安全及電氣設備的安全，自復式過欠壓保護器在投入運行前，請用戶務必做到：必須由具有專業資格的人員進行配線作業, 確認輸入電源處在完全斷開的情況下，才能進行配線作業；在安裝使用前必須認真閱讀使用說明書；必須在正常工作條件下投入使用；安裝前先檢查電流規格等參數或功能是否符合使用要求；
九、關于TXOUVR產品的一些常見問題解答
1、自復式過欠壓保護器有什么作用？作用是什么？
主要用于低電壓保護，比如電動機，電壓過低不讓啟動。
2、電源過欠壓保護器原理是什么？
電源欠壓過壓保護器是通過測量電源電壓，在繼電器內設置電壓范圍，輸出節點。當電壓低于給定值和高于給定值時，繼電器動作，用于切斷供電回路。
3、自復式過欠壓保護器無故斷電是怎么回事？
①欠壓保護器故障，或是保護器欠壓保護設定值設置不當!
②可以測量一下接入端電壓，若電壓正常，則為產品故障，或產品內部用于分斷的繼電器吸合電壓達不到，無法吸合，可以試試真有效值測量，誤差小于1%的產品。
4、自復式過欠壓保護器能否用斷路器取代？
當然不行，因為兩者所保護的內容不一樣。斷路器主要的功能是開斷短路電流，既當發生短路故障的時候，斷路器會跳閘保護設備。而欠壓保護器的作用是當檢測到系統電壓低于設定值的時候跳閘。
5、自復式過欠壓保護器的電氣間隙和爬電距離
最小電氣間隙和爬電距離與電壓有很大關系，還與電氣表面的污濁程度和帶電體的形狀有很大關系，你所說的斷路器的最小電氣間隙和爬電距離是在一個已知額定的電壓下，所以在同等電壓下， 最小電氣電氣間隙和爬電距離應該是一樣的。所以這里主要看的還是電壓級別.下面的選擇可以作為參考
| 低壓成套開關設備在空氣中的最小電氣間隙 | ||
| 額定沖擊耐受電壓U/kV | 最小電氣間隙mm | |
| 非均勻電場條件 | 均勻電場條件 | |
| 2.5 | 1.5 | 1.2 |
| 4 | 3 | 2 |
| 6 | 5.5 | 3 |
| 8 | 8 | 4.5 |
| 12 | 14 | 4.5 |
| 低壓成套開關設備爬電距離的最小值 | ||||
| 額定絕緣電壓U/V | 設備長期承受電壓的爬電距離mm | |||
| 材料組別 | ||||
| I | II | IIIa | IIIb | |
| 250 | 3.2 | 3.6 | 4 | 4 |
| 400 | 5 | 5.6 | 6.3 | 6.3 |
| 500 | 6.3 | 7.1 | 8 | 8 |
| 630 | 8 | 9 | 10 | 10 |
| 800 | 10 | 11 | 12.5 | / |
| 1000 | 12.5 | 14 | 16 | / |
十、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如自復式過欠壓保護器TXOUVR
瞬時脫扣額定電流：如 32A。
訂貨數量：如500只。
訂貨舉例：自復式過欠壓延時保護器，60A，12530只。
