一、適用范圍

DZ15LE漏電斷路器，是一種中性對地的漏電保護裝置，適用于交流50Hz，額定電壓380V，額定電流至63A（100A）的電路中，作漏電保護之用，也可用來子防止因設備絕緣損壞，產生接地故障電流而引起的火災危險。并可用來保護線路和電動機的過載及短路，亦可作為線路的不頻繁轉換及電動機不頻繁起動之用。漏電斷路器的額定漏電動作值根據實際使用要求可撥動調整。
DZ15LE漏電斷路器符合GB14048.2標準。

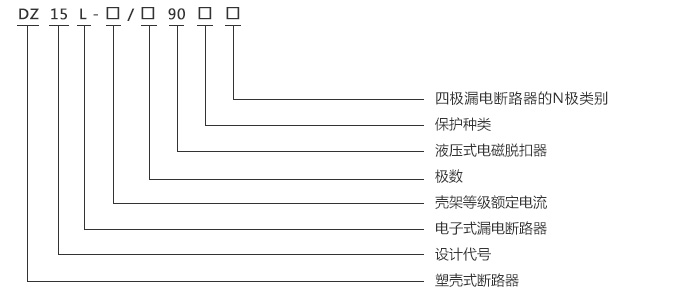

二、DZ15LE漏電斷路器型號及其規格

注：A型N極不安裝過電流脫扣元件，且N極始終接通，不與其它三極一起分合；
B型N極不安裝過電流脫扣元件，且N極與其它三極一起分合。
保護種類：配電保護用過電流脫扣器；電動機保護用過電流脫扣器。

三、DZ15LE漏電斷路器正常工作條件和安裝條件

◆ 安裝地點的海拔不超過2000米。
◆ 周圍空氣溫度
◇ 周圍空氣溫度上限不超過+40℃；
◇ 周圍空氣溫度24h平均值不超過+35℃；
◇ 周圍空氣溫度下限不低于-5℃。
◆ 大氣條件
◇ 大氣的相對溫度，在周圍最高溫度為+40℃時不超過50%，在較低溫度下可以有較高的相對濕度，最濕月的平均最低溫度為+25℃時，月平均最大相對濕度為90%，并考慮到溫度變化發生在產品表面上的凝露。
◆ 安裝條件
◇ 安裝在無沖擊振動及無雨侵襲的地方，上接線端子接電源側，下接線端子接負載側，與垂直面的傾斜度不超過5°。
◇ 安裝類別為Ⅲ類。
◇ 污染等級為3級。
◇ 漏電斷路器安裝場所附近的外磁碭在任何方向不超過地磁場的5倍。

四、DZ15漏電斷路器的主要技術參數及技術性能

★ 漏電斷路器的基本規格及參數

型號	額定電壓 Un(V)	殼架等級 額定電流 (A)	極數	額定電流 (A)	額定極限短 路分析能力 Icu（kA）	額定運行短 路分析能力 Ics（kA）	額定剩余接 通分斷能力 IΔm（kA）	額定剩余 動作電流 I△n(mA)	額定剩余不 動作電流 I△no(mA)	飛弧 距離
DZ15LE-40	220	40	2	6， 10，16， 20，25， 32，40	3	1.5	1.0	15	8	≤50
								30	15
								50	25
	380		3					75	40
								100	50
			4					200	100
								300	150
DZ15LE-100	220	100	2	10，16， 20，25， 32，40， 50，63， 80，100	5	2.5	1.5	30	15	≤70
								50	25
								75	40
	380		3					100	50
								200	100
			4					300	150
								500	250

★ 一般型漏電斷路器的剩余電流分斷能力見表

剩余電流	I△n	2I△n	5I△n *a	10I△n*b
最大分斷時間(s)	0.3	0.15	0.04	0.04
a. 對于I△n≤0.03的漏電斷路器，5I△n可用0.25A取代。
b. 按注a 采用0.25A時，則10I△n為0.5A。

★ 一般型漏電斷路器的剩余電流分斷時間見表

延時時間(s)	I△n時的最大 分斷時間(S)	2I△n		5I△n時的最大 分斷時間(S)
		極限不驅動時間(S)	最大分斷時間(S)
0.1	0.3	0.08	0.27	0.14
0.2	0.4	0.18	0.37	0.24
0.3	0.5	0.28	0.47	0.34
0.4	0.6	0.38	0.57	0.44
0.5	0.7	0.48	0.67	0.54
1	1.2	0.98	1.17	1.04

★ 漏電斷路器操作循環次數與實驗參數符合表5規定

保護種類	有載操作條件			殼架等級 額定電流(A)	操作循環次數			每小時操作 循環次數
	接通	分斷	cosφ		有載	無載	總次數
電動機保護用	Un 6In	0.17Un 6In	0.35	40, 100	1500	8500	10000	120次
配電線路用	Un In	Un In	0.8	40, 100	1500	8500	10000	120次

★ 主電路中不導致誤動作的過電流極限值
☆ 漏電斷路器在多相電路不平衡負載時及平衡負載時，不導致誤動作的過電流極限值為6In。
★ 過電流脫扣器的保護特性
★ 配電保護用漏電斷路器過電流脫扣器的保護特性見表

周圍空氣溫度	試驗電流/額定電流	試驗時間		起始狀態
		In>63A	In≤63A
	1.05	2h內不脫扣	1h內不脫扣	冷態開始
+30±2℃	1.30	2h內脫扣	1h內脫扣	熱態開始

★ 電動機保護用漏電斷路器過電流脫扣器的保護性能見表

周圍空氣溫度	試驗電流/額定電流	試驗時間	起始狀態
+20±2℃	1.05	2h內不脫扣	冷態開始
	1.20	2h內脫扣	熱態開始
-5±2℃	1.05	2h內不脫扣	冷態開始
	1.30	2h內脫扣	熱態開始
+40±2℃	1.00	2h內不脫扣	冷態開始
	1.20	2h內脫扣	熱態開始

★ 瞬時過電流脫扣器電流整定值
☆ 配電用斷路器瞬時過電流脫扣器電流整定值為10In，電動機保護用斷路器瞬時過電流脫扣器電流整定值為12In，其準確度為±20%。

五、DZ15LE斷路器結構與工作原理

DZ15LE漏電斷路器系電子式漏電斷路器，主要由零序電流互感器，電子控制漏電脫扣器及帶有過載和短路保護的斷路器組成。全部零部件裝在一個塑料外殼中。
當被保護電路中有漏電或人身觸電時，只要漏電電流達到動作電流值，零序互感器的二次繞組就輸出一個信號，并通過漏電脫扣器使斷路器動作，從而切斷電源起到漏電和觸電保護作用。
當被保護電路中出現過載或短路時，液壓式脫扣器完成延時或瞬時脫扣動作而使漏電斷路器動作。從而切斷電源起到過載或短路保護作用。

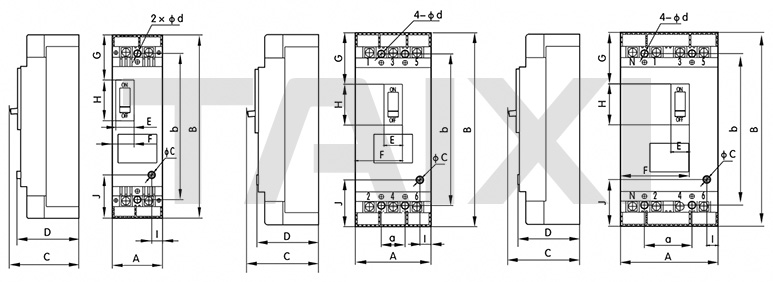

六、外形和安裝尺寸

型號	極數	外形尺寸				安裝尺寸
		A	B	C	D	a	b	安裝孔
DZ15L-40	3	78	194	88	73.5	25	180	4-5
	4	103	194	88	73.5	50	180	4-5
DZ15L-63	3	96	227	95	80	30	210	4-7
	4	126	227	95	80	60	210	4-7
DZ15LE-100	3	96	227	95	80	30	210	4-7
	4	126	227	95	80	60	210	4-7

七、訂貨須知

訂貨時要標明下列各點：
產品型號和名稱：如DZ15LE塑殼斷路器
瞬時脫扣額定電流：如315A。
斷路器的附件名稱、規格、組合代號，采用欠電壓脫扣器和分勵脫扣器時，應注明工作電壓（或控制電源電壓）的電壓值；
極數：3P
訂貨數量：如380只。
訂貨舉例：DZ15L-400/3300，4P，AC380V，250A，3500只。
