一、適用范圍

DZ20L漏電斷路器主要適用于交流50Hz，額定電壓為380V，額定電流至630A的配電網絡中，作為人身觸電或設備漏電保護之用；也可用來防止因設備絕緣損壞，產生接地故障電流而引起的火災危險；同時還可以用來分配電能和保護線路及電源設備的過載和短路，亦可以用來作為線路的不頻繁轉換之用。DZ20L系列漏電斷路器派生產品有漏電報警不跳閘功能，可應用于不間斷電源工作場所。
DZ20L漏電斷路器符合GB 14048.2標準。

二、DZ20L漏電斷路器型號及其規格

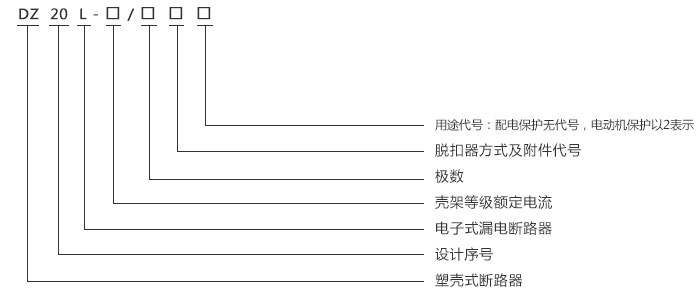

型號含義注：
用途代號：配電保護用無代號，電動機得護用以“2”表示。
脫扣器方式及附件代號(見表1)
極數：四極、三極四線

三、DZ20L漏電斷路器附件代號

過電流 脫扣器方式	附件名稱
	不帶附件	分勵脫扣器	輔助觸頭	欠電壓脫扣器	輔助觸頭 分勵脫扣器	輔助觸頭 欠電壓脫扣器
瞬時脫扣器	200	210	220	230	240	270
復式脫扣器	300	310	320	330	340	370

注：240.340.270.370只適用四極產品。

四、DZ20L漏電斷路器正常工作條件和安裝條件

◆ 周圍空氣溫度
a.周圍空氣溫度上限不超過+40℃；
b.周圍空氣溫度24小時內的平均值不超過+35℃；
c.周圍空氣溫度下限不低于-5℃；
注：如用戶對漏電斷路器使用溫度有特殊要求，可與制造廠協商。
◆ 海拔：不超過2000米。
◆ 大氣條件：大氣的相對濕度在周圍最高溫度+40℃時不超過50%；在較低溫度下可以有較高的相對濕度，最濕月的月平均最大相對濕度為90%，同時該月的月平均最低溫度不超過+25℃，并考慮到溫度變化發生在產品表面上的凝露。
◆ 污染等級：III。
◆ 安裝條件：
◇ 漏電斷路器應按照制造廠提供的使用說明書安裝要求進行安裝。上接線端子接電源側，下接線 端子接負載側，與垂直面傾斜度不超過5°，且不得安裝在沖擊振動及受雨雪侵襲的地方。
◇ 安裝類別：III。
◇ 外磁場：漏電斷路器安裝場所附近的外磁場，在任何方向不應超過地磁場的5倍。

五、DZ20L漏電斷路器主要參數及技術性能

1、CM1L塑殼斷路器的基本參數

型號	殼架等級 額定電流 (Inm)A	額定 電壓 (Un)V	額定 頻率 (Hz)	極數	額定 電流 (In)A	額定剩余 動作電流 (I△n)mA	額定剩余 不動作電流 (I△no)mA	剩余電流 動作時間
DZ20L-160	160	380	50	3P+N 4P	50、63、 80、100、 125、160	50	25	一般型(見表3) 延時型(見表4)
						100	50
						200	100
DZ20L-250	250	380	50	3P+N 4P	100、125、 160、180、 200、225、250	50	25	一般型(見表3) 延時型(見表4)
						100	50
						200	100
						300	150
DZ20L-400	400	380	50	3P+N 4P	200、250、 315、350、400	100	50	一般型(見表3) 延時型(見表4)
						200	100
						300	150
						500	250
DZ20L-630	630	380	50	3P+N 4P	400、 500、630、	100	50	一般型(見表3) 延時型(見表4)
						200	100
						300	150
						500	250

注：可調型三檔剩余動作電流由用戶自由選擇。

★ 一般型漏電斷路器的分?jǐn)鄷r間

施加電流	I△n	2I△n	5I△n
分?jǐn)鄷r間	≤0.2	≤0.1	≤0.04

★ 延時型漏電斷路器的分?jǐn)鄷r間

規定延時時間	I△n	5I△n
0.2s	<0.4s	0.1 ~ 0.24s
0.4s	<0.6s	0.2 ~ 0.44s
0.8s	<1.0s	0.4~ 0.84s

★ 額定極限短路分?jǐn)嗄芰皖~定剩余接通分能力

型號	額定極限短路分?jǐn)嗄芰?Icu)		額定剩余接通分?jǐn)嗄芰?I△m)		飛弧距離 (mm)
	AC380V		AC220V
	有效值kA	COSφ	有效值kA	COSφ
DZ20L-160	12	0.3	3	0.9	≤60
DZ20L-250	15	0.3	4	0.8	≤60
DZ20L-400	20	0.3	5	0.7	≤80
DZ20L-630	20	0.3	5	0.7	≤80

注：額定運行短路分?jǐn)嗄芰cs=0.5Icu。

◆ 分勵脫扣器：
◇ 額定控制電源電壓：AC220V、380V，DC24V、110V、220V。
◆ 剩余電流動作特性：
◇ 在正常的工作條件下，漏電斷路器的剩余動作電流小于或等于額定剩余動作電流，并大于額定
◆ 剩余不動作電流
◇ 漏電斷路器用主電源作為輔助電源，其要求為漏電斷路器在0.85~ 1.1Un之間正常運行。
◆ 過電流脫扣器的斷開特性：
◇ 過電流脫扣器在短路情況下的斷開特性(見表)；
◇ 過電流脫扣器在過載反時限下的斷開特性
當周圍空氣溫度為+40℃時，配電用漏電斷路器在過電流脫扣器各極同時通電時，反時限斷開動作特性
◆ 電氣間隙和爬電距離：
漏電斷路器的電氣間隙不小于5.5mm；爬電距離不小于9mm。

Inm A	動作電流整定值	整定值的準確度
160、250、400、630	10In	±20%

試驗電流名稱	整定 電流倍數	試驗時間			起始狀態
		In≤63A	63A<In≤225A	225A<In
約定不脫扣電流	1.05	≥1	≥2	≥2	冷態開始
約定脫扣電流	1.30	<1	<2	<2	熱態開始
返回特性電流	3.0	返回時間			冷態開始
		5	8	12

★ 機械電氣壽命(見表)

Inm A	每小時操作循環次數	操作循環次數		總次數
		通電	不通電
160、250	120	1000	7000	8000
400、630	60	1000	4000	5000

★ 手動操作機構安裝尺寸見表。

型號	DZ20Y、J、G-100	DZ20Y、J、G-225	DZ20Y-400	DZ20J、G-400 DZ20Y、J-630
安裝尺寸H	55	85	105	80
操作手柄相對于斷路器中心X值	0	0	0	0

◆ 漏電斷路器的內部附件(漏電斷路器內部附件根據用戶需要安裝)
◇ 分勵脫扣器
分勵脫扣器的額定控制電源電壓為：AC50Hz，220V，380V；DC24V，在70%～110%的額定控制電源電壓下漏電斷路器能可靠斷開。
注：電壓規格選用DC24V時，額定電流應≥4.5A。
◇ 欠電壓脫扣器
當電壓下降(甚至緩慢下降)到額定電壓的70%和35%范圍內，欠電壓脫扣器應動作；在低于脫扣器額定電壓的35%時，欠電壓脫扣器應能防止漏電斷路器閉合；在電源電壓等于或大于85%時，欠電壓脫扣器應能保證漏電斷路器可靠閉合。
欠電壓脫扣器的額定值為：AC50Hz，220V、380V。
提醒：裝有欠壓脫扣器的漏電斷路器，只有對欠壓脫扣器通以額定電壓的情況下，漏電斷路器才能進行合閘操作，否則將有可能損壞漏電斷路器！
◇ 輔助觸頭
漏電斷路器的輔助觸頭額定值

殼架等級額定電流 lnm (A)	約定發熱電流 lth (A)	AC 380V時的額定電流 le (A)	AC 220V時的額定電流 le (A)
≤225	3	0.26	0.14
≥400	6	3	0.2

六、DZ20L系列漏電斷路器其它信息

◆ 分類
◇ 按極數分：
a.四極漏電斷路器；
b.三極四線漏電斷路器。
◇ 按剩余電流分?jǐn)鄷r間分：
a.一般型；
b.延時型。
◇ 按剩余動作電流分：
a.剩余動作電流不可調型；
b.剩余動作電流可調型(三檔)。
◆ 結構及工作原理
◇ 結構：
DZ20L漏電斷路器系電流動作型電子式漏電保護斷路器。主要部件有：主開關、零序電流互感器、電子放大部件、漏電脫扣器、試驗裝置。全部零部件均裝在一個塑料外殼中。
◇ 工作原理：
當被保護線路或電源設備出現過載或短路時，主開關中的復式脫扣器完成延時或瞬時脫扣動作，從而切斷電源起到過載或短路保護作用。當被保護電路中有漏電或人身觸電時，只要剩余電流達到整定動作電流值，零序電流互感器的二次繞組就輸出一個信號，并通過漏電脫扣器動作，從而切斷電源，起動漏電和觸電保護作用。

七、外形和安裝尺寸

產品型號	極數	外形尺寸															安裝尺寸
		A	B	C	D	H1	H2	H3	H4	L	L1	L2	L4	W1	W2	W3	a	b	φd
DZ20L-160	3P+N 4P	143±2.0	225±2.3	104.5±1.75	88.5±1.75	2.5	3.5	41	24	267	-	38	112	35	32	14.5	70±0.37	204±0.75	-
DZ20L-250	3P+N 4P	144±2.0	276±2.6	141±2.0	110±1.75	6	3.5	22	22	330	-	47	112	35	34	17.5	70±0.37	204±0.75	-
DZ20L-400	3P+N 4P	206±2.3	360±2.85	149±2.0	117±1.75	4.5	3.5	39	39	472	442	37.5	110	51	52	30	102±0.435	324±0.70	-
DZ20L-630	3P+N 4P	280±2.6	360±2.85	149±2.0	116±1.75	4.5	3.5	41	41	460	430	46.5	55	70	59	35	140±0.435	324±0.70	-

八、訂貨須知

訂貨時要標明下列各點：
產品型號和名稱：如DZ20L塑殼斷路器-400/3300
瞬時脫扣額定電流：如 630A。
斷路器的附件名稱、規格、組合代號，采用欠電壓脫扣器和分勵脫扣器時，應注明工作電壓（或控制電源電壓）的電壓值；
極數：3P+N
訂貨數量：如380只。
訂貨舉例：DZ20L-400/3300，4P，AC380V，400A，350只。
