產品簡介
一、適用范圍
DZ15塑殼斷路器是一種電流動作型電子式剩余電流動作保護裝置。用于交流50Hz，定電流100-630A，額定電壓為380V以下的配電網絡中，主要用來對有致命危險 的人身觸電提供保護，并可防止由于接地故障引起的電氣火災。還可以來用分配電能和保護線路及電源設備的過載和短路，以及在正常情況下做不頻繁分?jǐn)嗪徒油ㄅ潆娋€(xiàn)路之用。DZ15塑殼漏電斷路器符合GB14048.2-2001標準要求。

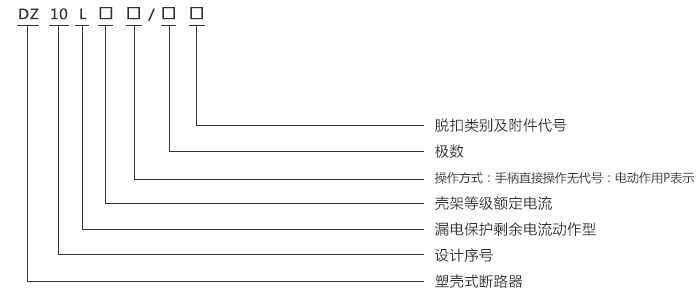

二、型號及其規格
三、正常工作條件和安裝條件
■ 溫度：周?chē)諝鉁囟壬舷薏怀^(guò)正四十?dāng)z氏度，24小時內的平均溫度值不超過正三十五攝氏度，下限溫度不低于負五攝氏度。■ 海拔:安裝地點的海拔不超過2000m.
■ 大氣條件：大氣的相對溫度在周?chē)鷾囟日氖當z氏度時不超過百分之五十，在較低溫度下,可以有較高的相對濕度,最濕月的月平均最低溫度不超過正二十五攝氏度，月平均最大相對濕度不超過百分之九十,并考慮到因溫度變化發生在產品表面的凝露。
■ 污染等級：III級。
■ 安裝類別：III級
■ 外磁場：漏電斷路安裝場所附近的外磁場,任何方向不應超過地磁場的五倍。
四、結構與工作原理
DZ15塑殼斷路器主要由操作機構、復式脫扣器（或瞬時脫扣器）、觸頭、滅弧室、零序電流互感器、電子組件板、漏電脫扣器、試驗裝置等組成。并安裝在一個塑料外殼中。當被保護線路中有漏電或人身觸電時，只要漏電電流達到動作值，零序電流互感器的二次繞組就輸出一個信號，經電子組件板放大，使漏電脫扣器動作切斷電源，從而起到漏電和觸電保護作用。
五、主要參數及技術性能
1、CM15塑殼斷路器的基本參數| 殼架等級額定電流lnm（A） | 額定電壓Un（V） | 額定頻率 | 極數 | 額定電流ln（A） | 額定極限短路分?jǐn)嗄芰cu（COSφ） | 額定剩余動作電流l△n（mA） | 額定剩余不動作電流l△no（mA） | 剩余電流分?jǐn)鄷r(shí)間 |
| DZ15-100 | 400 | 50 | 三極 / 四極 | 50、63、80、100 | 35KA / 0.25 | 100/200/300/500 | 50/100/150/250 | 延時型 / 非延時型 |
| DZ15-225 | 100、125、160、180、200、225 | 35KA / 0.25 | ||||||
| DZ15-400 | 225、250、315、350、400 | 50KA / 0.25 | ||||||
| DZ15-630 | 400、500、600 | 50KA / 0.25 |
六、安裝與使用
■ 安裝前應檢查漏電斷路器的外殼、手柄、接線端子等有否損壞，并核實銘牌上的技術數據是否和被保護設備相一致。■ 漏電斷路器必須按規定安裝，1、3、5表示電源端，2、4、6、表示負載端，N表示中性極；安裝三極漏電斷路器必須接好電源端的相線1和相線5，安裝四極漏電斷路器必須接好電源端的中性線N和相線5。
■ 漏電斷路器在出廠時，操作手柄處于自由脫扣位置（中間位置），如要“分”閘或“合”閘，應先將操作手柄扳至“分”的位置，使操作機構“再扣”后，才能進行“分”閘或“合”閘操作。
■ 漏電斷路器的漏電動作電流和分?jǐn)鄷r(shí)間可由用戶自由整定，用戶可將撥碼撥至需要的位置，但必須將撥碼撥到盡頭；斷路器的過載保護、短路保護、欠電壓脫扣器，分勵脫扣器在出廠時均以按技術要求調整好，并在在品器節處用紅漆涂封，用戶不應再調整。
■ 斷路器應定期維護，一般6個月至一年維護一次（維護須專業人員進行）。維護時應首先切斷電源，然后清除斷路器內部的塵埃和滅弧室內的金屬微粒；應檢查轉動部分是否靈活，并適當加一些潤滑油，進出線端螺釘應重新緊固。每一個月應進行一次剩余動作試驗，試驗方法：當斷路器處于通電狀態下，按動試驗按鈕，使斷路器動作。斷路器脫扣為合格。若按下“試驗按鈕”斷路器不能分?jǐn)啵瑒t表示漏電保護功能已失，應拆下送制造廠修理。
■ 斷路器自動跳閘后，必須查明原因，排除故障后方可送電。
注意事項
■ 漏電斷路器在人身安全保護、設備保護、防止電氣火災等方面取得了顯著成效，但由于正確安裝和使用知識遠遠沒有普及、致使因安裝不當或接線錯誤不能正常投運，使漏電斷路器發生誤動或拒動。何為誤動和拒動？在線路沒有發生漏電故障時，漏電斷路器動作，稱為誤動。反之，當線路發生漏電故障時，漏電斷路器應動作而不動作的現象，稱為拒動。誤動的主要原因及解決方法：
a.漏電斷路器使用不當造成誤動：
三極漏電斷路器不能用于三相四線電路中，由于零序中的正常工作電流不經過零序電流互感器，只要一啟動單相負載，漏電斷路器就會動 作（見圖2）。解決的方法是：三相四線電路必須使用四極漏電斷路器。
b.負載側零線接地引起的誤動：
漏電斷路器的負載側的零線接地（見圖3），會使用正常工作電流經接地點分流入地，造成漏電斷路器誤動作。正確方法是：負載側零線不能接地，設備安全保護用接零線要接到電源側的零線上。
c.導線對地電容電流引起的誤動：
漏電斷路器負載側的導線較長，有的是緊貼地而鋪設，存在著較大的對地電容，這樣就存在著較大的對地電容電流，有可能引起斷路器誤動。解決的辦法是：漏電斷路器盡可能靠近負載安裝，或者選用漏電動作電流稍大規格的斷路器。 必須特別注意，當人體同時觸及負載的二條線時，由于人體實際成為負載，斷路器不能提供安全保護。 還有其它原因引起誤動和拒動等故障，此時，用戶應仔細檢查，或請有經驗電工安裝，也可來電來函詢問。拒動的主要原因是接線不當所致，把三極斷路器用于單相電路中，將設備的接地線作為一相接入漏電斷路器中，或沒有接好電源端的電源。另外，如果負載側的零線接地（見圖3）在某些條件下，如發生漏電故障，使漏電流一部分經零線接地點分流，綜合結果使電流差值變小，如果此值小于斷路器的額定漏電動作值，則會導致拒動。解決辦法是：糾正接線錯誤。拒動主要原因及解決方法：
七、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如DZ10L塑殼漏電斷路器
瞬時脫扣額定電流：如315A。
極數：4P
訂貨數量：如230只。
訂貨舉例：DZ10L塑殼斷路器，3P，630A，350只。
