產品簡介
一、適用范圍
DZ10塑料外殼式斷路器（簡稱DZ10塑殼斷路器），主要適用于不頻繁操作地交流50Hz，額定工作電壓至380V，額定電流至600A的配電網絡的電路中，用來分配電能和保護線路及電源設備免受過載、短路、欠電壓等故障的損壞。
DZ10塑殼斷路器派生的透明外殼式斷路器，蓋子采用新型、耐高溫、高強度聚碳酸酯材料制作而成，可直觀判斷觸頭的通斷狀態，廣泛應用于建筑工地臨時用電場所。
本產品符合GB14048.2標準要求。
DZ10塑殼斷路器派生的透明外殼式斷路器，蓋子采用新型、耐高溫、高強度聚碳酸酯材料制作而成，可直觀判斷觸頭的通斷狀態，廣泛應用于建筑工地臨時用電場所。
本產品符合GB14048.2標準要求。

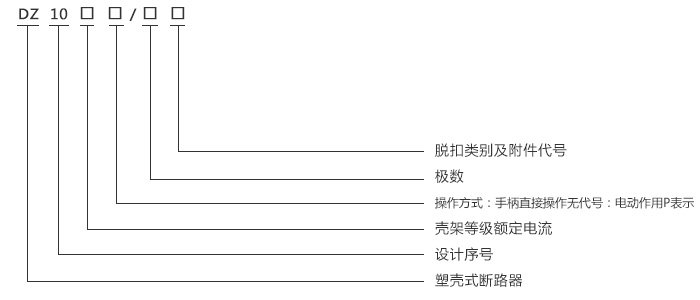

二、型號及其規格
三、正常工作條件和安裝條件
■ 周圍空氣溫度上限為正四十攝氏度，下限負五攝氏度，二十四小時平均值不超過正三十五攝氏度。
■ 海拔：安裝地點的海拔不超過2000m。
■ 污染等級：III級。
■ 與垂直面的傾斜度不超過5度。
■ 安裝環境條件：
□ 無顯著搖動和沖擊震動的地方。
□ 在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）；
□ 在沒有雨雪侵襲的地方。
□ 大氣相對濕度在周圍空氣溫度為正四十攝氏度時不超過百分之五十；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對濕度為百分之九十，同時該月的平均最低溫度為正二十五攝氏度，并考慮到因溫度變化發生在產品表面上的凝露。
■ 海拔：安裝地點的海拔不超過2000m。
■ 污染等級：III級。
■ 與垂直面的傾斜度不超過5度。
■ 安裝環境條件：
□ 無顯著搖動和沖擊震動的地方。
□ 在無爆炸危險的介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃（包括導電塵埃）；
□ 在沒有雨雪侵襲的地方。
□ 大氣相對濕度在周圍空氣溫度為正四十攝氏度時不超過百分之五十；在較低溫度下可以有較高的相對濕度；最濕月的月平均最大相對濕度為百分之九十，同時該月的平均最低溫度為正二十五攝氏度，并考慮到因溫度變化發生在產品表面上的凝露。
五、主要參數及技術性能
◆ 過電流脫扣器在過載情況下（反時限動作）斷開：
◆ 斷路器在周圍空氣溫度為正四十攝氏度時，各極同時通電的反時限斷開特征。（見下表）
◆ 過電流脫扣器在短路情況下斷開。
◆ 斷路器在規定整定電流值下應瞬時動作。
◆ 斷路器的基本參數。（見下表）
◆ 斷路器在周圍空氣溫度為正四十攝氏度時，各極同時通電的反時限斷開特征。（見下表）
◆ 過電流脫扣器在短路情況下斷開。
◆ 斷路器在規定整定電流值下應瞬時動作。
◆ 斷路器的基本參數。（見下表）
| 試驗電流名稱 | 起始狀態 | l/ln | 約定時間 | |||
| lnm=100（A） | lnm（A） | |||||
| ln≤63 | 63＜ln≤100 | 250 | 600 | |||
| 約定不脫扣電流 | 冷 | 1.05 | 1h | 2h | 2h | 2h |
| 約定脫扣電流 | 熱 | 1.30 | 1h | 2h | 2h | 2h |
| 可返回電流 | 冷 | 3.0 | 5s | 8s | 8s | 12s |
| 型號 | 瞬時動作電流整定值 | 整定允許誤差 |
| DZ10-100 | 10ln | ±20% |
| DZ10-225 | 10ln | ±20% |
| DZ10-600 | 10ln | ±20% |
| 型號 | 殼架等級額定電流lnm（A） | 額定絕緣電壓Ui（V） | 額定工作電壓Ue（V） | 額定頻率（Hz） | 額定極限斷路器分斷能力lcu（kA） | 額定電流ln（A） | |
| AC | |||||||
| 380V | COSφ | ||||||
| DZ10-100 | 100 | 380 | AC380 | 50 | 15 | 0.3 | 15、20、25、30、40、50、60、80、100 |
| DZ10-225 | 250 | 380 | AC380 | 50 | 20 | 0.25 | 100、120、140、150、170、200、250 |
| DZ10-600 | 600 | 380 | AC380 | 50 | 30 | 0.25 | 200、250、300、350、400、500、600 |
五、其它
■ 操作機構
□ 電動操作機構閉合
□ 斷路器用電動機構操作時，在額定控制電源電壓85%~110%之間的任一電壓下，應能保證斷路器可靠閉合。
a.在110%額定控制電源電壓下，進行空載閉合操作，應不至于使斷路器發生任何損壞；
b.在85%額定控制電源電壓下，斷路器在允許的動作時間內，通過相應與額定機械短路分斷能力的電流時應能可靠閉合。
□ 斷開：
a.用分勵脫扣器斷開：當脫扣器操作其間的控制電壓在70%和110%之間，則在斷路器的所有操作條件下，應導致分勵脫扣器脫扣。
b.用欠壓脫扣器斷開：當額定工作電壓下降到額定值70%和35%之間，欠壓脫扣器應動作；欠壓脫扣器在電源電壓低于脫扣器額定工作電壓的35%時，欠壓脫扣器應能防止斷路器閉合；電源電壓等于或大于脫扣器額定工作電壓的85%時，應能保證斷路器閉合。
c.輔助觸頭與SCPD的協調配合：斷路器的輔助觸頭推薦選用RL6-25/6，與其串聯進行保護，在1.1倍額定工作電壓，功率因素為0.5-0.7之間的試驗電路里能夠承受熔斷時間內通過的與其短路電流值1000A（交流有效值）的考核。
■ 安裝
□ 安裝前核對銘牌上的參數與實際需要是否相符，再用螺釘（或螺栓）將斷路器垂直固定在安裝板上。
□ 主電路接線：
a.板前接線：用對應截面銅導線，剝去適量長度的絕緣外層，插入線箍的孔內，將線箍的外包層壓緊，包牢導線，然后將線箍的連接孔與斷路器接線端用螺釘緊固；
對于銅排，先把接線板在斷路器上固定，再與銅排固定。
b.板后接線：按圖1所示固定接線板，再與相應的導線固定。
■ 輔助電路接線：
輔助電路按斷路器相應銘牌所示接線。
■ 插入隔板
■ 檢查：
斷路器在工作前，對照安裝要求進行檢查，其固定連接部分應可靠；反復操作斷路器幾次，其操作機構應靈活，可靠。
■ 使用與維護：
□ 周期性檢查，在傳動部位加潤滑油；
□ 周期性檢查，清除外殼表層塵埃； 保持良好絕緣；
□ 周期性檢查，清除滅弧室內壁和柵片上的金屬顆粒和黑煙灰，保持良好滅弧效果。如滅弧室損壞，斷路器則不能繼續使用；
□ 長期使用后，可清除觸頭表面的毛刺和金屬顆粒，保持良好電接觸；以上4項的維護，
需具有一定專業技能的人員才可進行，其他非熟練人員不得實施。
□ 在選用斷路器時， 斷路器上的技術參數應與實際的要求相符；
□ 斷路器各種特性與附件由制造廠整定， 使用中不可任意調節；
□ 斷路器在過載或短路保護后， 應先排除故障，再進行合閘操作；
□ 斷路器在使用或貯存、運輸過程中， 不得受雨水侵襲和跌落；
□ 電動操作機構閉合
□ 斷路器用電動機構操作時，在額定控制電源電壓85%~110%之間的任一電壓下，應能保證斷路器可靠閉合。
a.在110%額定控制電源電壓下，進行空載閉合操作，應不至于使斷路器發生任何損壞；
b.在85%額定控制電源電壓下，斷路器在允許的動作時間內，通過相應與額定機械短路分斷能力的電流時應能可靠閉合。
□ 斷開：
a.用分勵脫扣器斷開：當脫扣器操作其間的控制電壓在70%和110%之間，則在斷路器的所有操作條件下，應導致分勵脫扣器脫扣。
b.用欠壓脫扣器斷開：當額定工作電壓下降到額定值70%和35%之間，欠壓脫扣器應動作；欠壓脫扣器在電源電壓低于脫扣器額定工作電壓的35%時，欠壓脫扣器應能防止斷路器閉合；電源電壓等于或大于脫扣器額定工作電壓的85%時，應能保證斷路器閉合。
c.輔助觸頭與SCPD的協調配合：斷路器的輔助觸頭推薦選用RL6-25/6，與其串聯進行保護，在1.1倍額定工作電壓，功率因素為0.5-0.7之間的試驗電路里能夠承受熔斷時間內通過的與其短路電流值1000A（交流有效值）的考核。
■ 安裝
□ 安裝前核對銘牌上的參數與實際需要是否相符，再用螺釘（或螺栓）將斷路器垂直固定在安裝板上。
□ 主電路接線：
a.板前接線：用對應截面銅導線，剝去適量長度的絕緣外層，插入線箍的孔內，將線箍的外包層壓緊，包牢導線，然后將線箍的連接孔與斷路器接線端用螺釘緊固；
對于銅排，先把接線板在斷路器上固定，再與銅排固定。
b.板后接線：按圖1所示固定接線板，再與相應的導線固定。
■ 輔助電路接線：
輔助電路按斷路器相應銘牌所示接線。
■ 插入隔板
■ 檢查：
斷路器在工作前，對照安裝要求進行檢查，其固定連接部分應可靠；反復操作斷路器幾次，其操作機構應靈活，可靠。
■ 使用與維護：
□ 周期性檢查，在傳動部位加潤滑油；
□ 周期性檢查，清除外殼表層塵埃； 保持良好絕緣；
□ 周期性檢查，清除滅弧室內壁和柵片上的金屬顆粒和黑煙灰，保持良好滅弧效果。如滅弧室損壞，斷路器則不能繼續使用；
□ 長期使用后，可清除觸頭表面的毛刺和金屬顆粒，保持良好電接觸；以上4項的維護，
需具有一定專業技能的人員才可進行，其他非熟練人員不得實施。
□ 在選用斷路器時， 斷路器上的技術參數應與實際的要求相符；
□ 斷路器各種特性與附件由制造廠整定， 使用中不可任意調節；
□ 斷路器在過載或短路保護后， 應先排除故障，再進行合閘操作；
□ 斷路器在使用或貯存、運輸過程中， 不得受雨水侵襲和跌落；

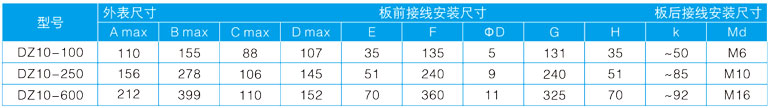

六、外形和安裝尺寸
八、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如DZ10塑殼斷路器
瞬時脫扣額定電流：如320A。
極數：4P
訂貨數量：如230只。
訂貨舉例：DZ10塑殼斷路器，4P，250A，630只。
