產品簡介
一、適用范圍
TXM1系列塑料外殼式斷路器（CM1塑殼斷路器），是采用國際先進設計、制造技術研制、開發的新型斷路器。其額定絕緣電壓為690V，適用于交流50Hz，額定工作電壓400V及以下，額定工作電流800A及以下的電路中作不頻繁轉換及電動機不頻繁起動之用，斷路器具有過載、短路和欠壓保護裝置，能保護線路和電源設備不受損壞。CM1塑殼斷路器按其額定極限短路分?jǐn)嗄芰Γ╨cu）的高低分為：C型（經濟型）、L型（標準型）、M型（較高分?jǐn)嘈停型（高分?jǐn)嘈停┧念悺?a href="http://www.bjl777.cc/index.php/product_detail/75">CM1塑殼斷路器具有體積小、分?jǐn)喔摺w狐短、抗震動等特點，是陸地及船舶使用的理想產品。
本塑殼斷路器可垂直安裝（即豎裝）、亦可水平安裝（即橫裝）。
該產品符合IEC60947-2和GB14048.2標準要求。

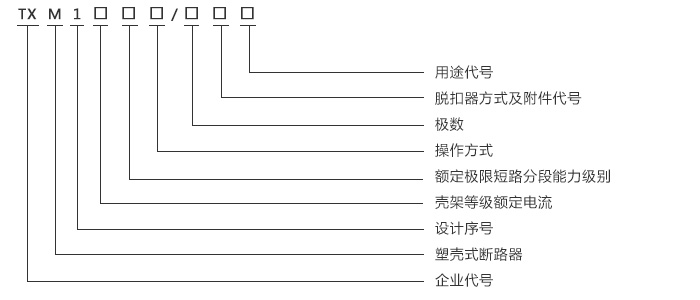

二、型號及其規格
注：
1.手柄直接操作無代號，轉動操作以Z表示，電動操作以P表示；
2.僅用做隔離的無脫扣器的斷路器以000表示；
3.保護電動機用斷路器以2表示，配電用無代號；
4.四極斷路器中性極（N極）結構代號；
A型：N極不安裝過電流脫扣元件，且N極始終接通不與其它三極一起合分；
B型：N極不安裝過電流脫扣元件，且N極與其它三極一起合分；
C型：N極安裝過電流脫扣元件，且N極與其它三極一起合分；
D型：N極安裝過電流脫扣元件，且N極始終接通不與其它三極一起合分；
三、適用工作環境
■ 海拔高度兩千米及以下■ 周圍介質溫度不高于正四十?dāng)z氏度（對于船用產品為正四十五攝氏度），不低于負五攝氏度。
■ 能耐受潮濕空氣的影響；
■ 能耐受鹽霧、油污的影響；
■ 能耐受霉菌的影響；
■ 能耐受核輻照的影響；
■ 最大傾斜度為二十二點五度；
■ 在受到船舶正常震動時能可靠的正常工作；
■ 在受到地震情況下（4g）能可靠工作；
■ 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方能可靠工作；
■ 在沒有雨雪侵蝕的地方能可靠工作；
四、主要參數及技術性能
| 殼架等級額定電流lnm(A) | 100 | ||||
| 型號 | TXM1-100C | TXM1-100L | TXM1-100M | TXM1-100H | |
| 額定電流ln(A) | 16、20、25、32、40、50、63、80、100 | ||||
| 極數 | 3 | 3 | 4 | 3 | |
| 額定絕緣電壓Ui | AC800V | ||||
| 額定工作電壓Ue | AC400V / AC690V | ||||
| 額定頻率 | 50Hz | ||||
| 飛弧距離 | ≤50mm | ||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 25 | 35 | 50 | 85 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | 18 | 22 | 35 | 50 | |
| 操作性能（次） | 電壽命 | 1500 | |||
| 機械壽命 | 8500 | ||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● |
| 欠電壓脫扣器 | ● | ● | ● | ● | |
| 輔助觸頭 | ● | ● | ● | ● | |
| 報警觸頭 | ● | ● | ● | ● | |
| 電動操作機構 | ● | ● | ● | ● | |
| 轉動手柄操作機構 | ● | ● | ● | ● | |
| 外形尺寸 | A | 92 | 92 | 122 | 92 |
| B | 150 | ||||
| C | 86 | 104 | |||
| D | 68 | 86 | |||
| 安裝尺寸 | a | 30 | 30 | 60 | 30 |
| b | 129 | ||||
| φd | 5 | ||||
| 殼架等級額定電流lnm(A) | 225 | ||||
| 型號 | TXM1-225C | TXM1-225L | TXM1-225M | TXM1-225H | |
| 額定電流ln(A) | 100、125、140、160、180、200、225 | ||||
| 極數 | 3 | 3 | 4 | 3 | |
| 額定絕緣電壓Ui | AC800V | ||||
| 額定工作電壓Ue | AC400V / AC690V | ||||
| 額定頻率 | 50Hz | ||||
| 飛弧距離 | ≤50mm | ||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 25 | 35 | 50 | 85 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | 18 | 22 | 35 | 50 | |
| 操作性能（次） | 電壽命 | 1500 | |||
| 機械壽命 | 8500 | ||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● |
| 欠電壓脫扣器 | ● | ● | ● | ● | |
| 輔助觸頭 | ● | ● | ● | ● | |
| 報警觸頭 | ● | ● | ● | ● | |
| 電動操作機構 | ● | ● | ● | ● | |
| 轉動手柄操作機構 | ● | ● | ● | ● | |
| 外形尺寸 | A | 107 | 107 | 142 | 107 |
| B | 165 | ||||
| C | 110 | 127 | |||
| D | 86 | 103 | |||
| 安裝尺寸 | a | 35 | 35 | 70 | 35 |
| b | 126 | ||||
| φd | 5 | ||||
| 殼架等級額定電流lnm(A) | 400 | ||||
| 型號 | TXM1-400C | TXM1-400L | TXM1-400M | TXM1-400H | |
| 額定電流ln(A) | 200、250、315、350、400 | ||||
| 極數 | 3 | 3 | 4 | 3 | |
| 額定絕緣電壓Ui | AC800V | ||||
| 額定工作電壓Ue | AC400V / AC690V | ||||
| 額定頻率 | 50Hz | ||||
| 飛弧距離 | ≤100mm | ||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 35 | 50 | 65 | 100 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | 25 | 35 | 42 | 65 | |
| 操作性能（次） | 電壽命 | 1000 | |||
| 機械壽命 | 4000 | ||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● |
| 欠電壓脫扣器 | ● | ● | ● | ● | |
| 輔助觸頭 | ● | ● | ● | ● | |
| 報警觸頭 | ● | ● | ● | ● | |
| 電動操作機構 | ● | ● | ● | ● | |
| 轉動手柄操作機構 | ● | ● | ● | ● | |
| 外形尺寸 | A | 150 | 150 | 198 | 150 |
| B | 150 | ||||
| C | 155 | 146.5 | |||
| D | 105 | 106.5 | |||
| 安裝尺寸 | a | 44 | 44 | 94 | 44 |
| b | 194 | ||||
| φd | 7 | ||||
| 殼架等級額定電流lnm(A) | 630 | |||||
| 型號 | TXM1-630C | TXM1-630L | TXM1-630M | TXM1-630H | ||
| 額定電流ln(A) | 250、315、350、400、500、630 | |||||
| 極數 | 3 | 3 | 4 | 3 | ||
| 額定絕緣電壓Ui | AC800V | |||||
| 額定工作電壓Ue | AC400V / AC690V | |||||
| 額定頻率 | 50Hz | |||||
| 飛弧距離 | ≤50mm | |||||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 35 | 50 | 65 | 100 | ||
| 額定運行短路分?jǐn)嗄芰cs（kA） | 25 | 35 | 42 | 65 | ||
| 操作性能（次） | 電壽命 | 1000 | ||||
| 機械壽命 | 4000 | |||||
| 附件（可任選） | 分勵脫扣器 | ● | ● | ● | ● | |
| 欠電壓脫扣器 | ● | ● | ● | ● | ||
| 輔助觸頭 | ● | ● | ● | ● | ||
| 報警觸頭 | ● | ● | ● | ● | ||
| 電動操作機構 | ● | ● | ● | ● | ||
| 轉動手柄操作機構 | ● | ● | ● | ● | ||
| 外形尺寸 | A | 182 | 182 | 240 | 182 | 210 |
| B | 270 | 280 | ||||
| C | 160 | 155 | ||||
| D | 110 | 115.5 | ||||
| 安裝尺寸 | a | 58 | 58 | 116 | 58 | 70 |
| b | 200 | 243 | ||||
| φd | 7 | |||||
| 殼架等級額定電流lnm(A) | 800 | ||
| 型號 | TXM1-800M | TXM1-800H | |
| 額定電流ln(A) | 630、700、800 | ||
| 極數 | 33 | 3 | |
| 額定絕緣電壓Ui | AC800V | ||
| 額定工作電壓Ue | AC400V / AC690V | ||
| 額定頻率 | 50Hz | ||
| 飛弧距離 | ＜100mm | ||
| 額定極限短路分?jǐn)嗄芰cu（kA） | 75 | 100 | |
| 額定運行短路分?jǐn)嗄芰cs（kA） | 50 | 65 | |
| 操作性能（次） | 電壽命 | 1000 | |
| 機械壽命 | 2500 | ||
| 附件（可任選） | 分勵脫扣器 | ● | ● |
| 欠電壓脫扣器 | ● | ● | |
| 輔助觸頭 | ● | ● | |
| 報警觸頭 | ● | ● | |
| 電動操作機構 | ● | ● | |
| 轉動手柄操作機構 | ● | ● | |
| 外形尺寸 | A | 275 | 275 |
| B | 210 | 210 | |
| C | 107 | 107 | |
| D | |||
| 安裝尺寸 | a | ||
| b | |||
| φd | |||
五、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如TXM1-225M（CM1塑殼斷路器）/ TXM1-100H塑殼斷路器 瞬時脫扣額定電流：如225A。
極數：3P
訂貨數量：如1000只。
訂貨舉例：TXM1CM1塑殼斷路器，1P+N，32A，6110只。
