產品簡介
一、適用范圍
TXB7Z-63系列光伏直流小型斷路器適用于額定電流63以下，直流額定電壓125V、220V、440V的線路中，用于對直流輸配電系統的設施和電氣設備進行過載、短路保護及鏈路的不頻繁轉換之用。產品外形美觀、標準導軌安裝，具有通斷顯示。端子上下都有接線功能，接線時一定要注意“﹢ / ﹣”極性，用于440V電路的三極斷路器，結余正回路的為二極串聯連接。該斷路器還可以加裝輔助觸頭、報警觸頭和分勵脫扣器等附件，廣泛應用于通訊、電瓶、機車等行業。小型直流斷路器符合IEC60947-2-1997，GB14048.2-200.1標準

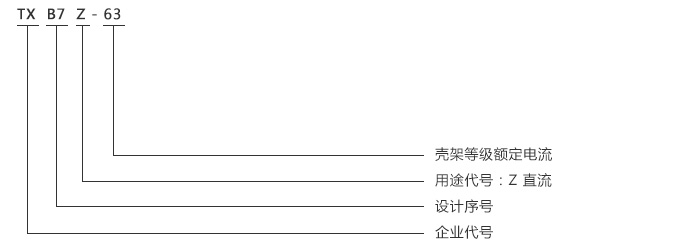

二、型號及其規格
三、工作條件
◇ 安裝地點海拔高度不超過2000m；◇ 周圍空氣溫度不高于正四十?dāng)z氏度不低于負五攝氏度；且每天得平均溫度值不超過正三十五度（特殊訂貨除外）
◇ 安裝地點的空氣相對濕度．最高溫度正四十?dāng)z氏度時不超過百分之五十,在較低的溫度下可以允許有較高的相對濕度，例如二十?dāng)z氏度時達百分之九十。對由干溫度變化偶爾產生的凝露應采取特殊的措施。
◇ 在空氣中無爆炸危險的介質且無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方。
◇ 無雨雪侵襲的地方。
◇ 污染等級為III級。
◇ 安裝類別：斷路器主電路的安裝類別為Ⅲ，不接至主電路的輔助電路和控制電路安裝類別為Ⅱ。
四、結構特點
TXB7Z-63直流小型斷路器是在高分?jǐn)嘈⌒蛿嗦菲鞯幕A(chǔ)上研發的新產品。采用磁吹滅弧的特點，燃弧時間短、分?jǐn)嗄芰Ω摺⑿阅芸煽俊?五、主要參數及技術性能
| 殼架等級額定電流lnm（A） | 極數 | 直流額定電壓（V） | 額定電流ln（A） | 額定極限短路能力 | |
| 分?jǐn)嚯娏鱨cu（A） | 時間常數T（ms） | ||||
| 63 | 1P | DC240（相對中性線） | 1、2、3、4、6、10、16、20、25、32、40、50、63 | 6000 | 10 |
| DC110(相對接地的中間導線或相對中性線) | |||||
| DC240單相（相對中性線）或三相（三極斷路器）（三線或四線） | |||||
| 2P | DC220/440單相（相對相） | ||||
| DC110/240單相（相對相、三線） | |||||
| 試驗 | 瞬時脫扣器型 | 直流試驗電流 | 起始狀態 | 脫扣或不脫扣極限 | 預期結果 | 備注 |
| a | B、C | 1.13ln | 冷態 | t≥1h（ln≤63A） | 不脫扣 | |
| b | B、C | 1.45ln | 緊接著a項 | t＜1h（ln≤63A） | 脫扣 | 電流在5s內穩定上升 |
| c | B、C | 2.55ln | 冷態 | 1s＜t＜60s（ln≤32A） 1s＜t＜120s（ln＞32A） |
脫扣 | |
| d | B、C | 4ln | 冷態 | 1s≤t≤60s（ln≤32A） 1s≤t≤120s（ln＞32A） |
脫扣 | 閉合輔助開關接通電源 |
| 7ln | 1s≤t≤15s（ln≤32A） 1s≤t≤30s（ln＞32A） | |||||
| e | B、C | 15ln | 冷態 | t＜0.1s | 脫扣 |
六、外形和安裝尺寸
七、訂貨須知
訂貨時要標明下列各點：
產品型號和名稱：如TXB7Z-63直流斷路器/TXB7Z直流小型斷路器 瞬時脫扣額定電流：如16A。
極數：2
訂貨數量：如2130只。
訂貨舉例：TXB7Z直流小型斷路器，1P，63A，2160只。
