產品簡介
一、適用范圍
TXDL18-63漏電斷路器(金鐘穆勒LD7斷路器)廣泛的適用于國內外工業、商業以及民用建筑等領域的應用紅-綠觸點位置指示器,清晰的指示出觸頭的真實接觸狀態,使產品具有可靠的隔離功能指示,確保操作人員的人身安全。兩側雙端子結構設計,可同時既可以接各類導線,也可以接母線排,使接線更靈活、更安全、更可靠。不同的手柄顏色用以指示不同的電流等級,增加了除印字以外的電流標識,使標識更持久,同時增加了產品的色感藝術性。端子接線引導結構,保證接線位置準確無誤,避免了因接線錯誤帶來的電氣火災的巨大風險,同時提高了接線效率。3位置DIN導軌夾子,方便從現有的母線系統和導軌上拆卸更換,避免因?yàn)橐粋€(gè)開關故障更換而使其它所有開關斷電。附件品種多樣,并采用快速相鄰卡裝方式,安裝非常方便、快捷,大大節約了用工時間。極高的分?jǐn)嗄芰妥吭降南蘖魈匦裕岣吡穗姎庀到y(tǒng)的安全性,減少了故障對系統的沖擊。獨特的滅弧系統設計,確保將您的電氣故障快速分?jǐn)啵⒎謹嗪蟮臍堄酂崃靠焖倥懦觯岣吡碎_關的使用壽命。新舊代產品關聯延續性的設計理念,確保您所選用的新一代產品與上一代產品具有高度的兼容性,在您升級時,無需大的改動之前的設計。TXDL18-63漏電斷路器(金鐘穆勒LD7型斷路器)符合IEC60898,GB10963.1《家用及類似場所用過電流保護斷路器》等標準要求。

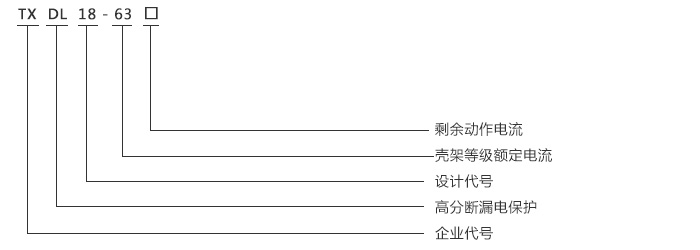

二、型號及其規格

三、產品特點
● 極高的分?jǐn)嗄芰?0KA。● 結構緊湊,體積小(2個模數寬)。
● 具有中線開斷功能,更加完全可靠。
● 雙功能接線端子,接線能力強。
● 具有觸頭狀態指示器,便于識別觸頭接觸情況。
● 不同手柄顏色用于指示額定電流。
● 額定電流范圍寬,可作為家庭開關使用。
● 統一的附件系列。
四、主要參數及技術性能
| 脫口時間 | □非延時、□最少10ms延時 |
| 額定電壓 (Ue) | 230V;50Hz |
| 額定剩余動作電流 | 30,100mA |
| 靈敏性 | A型 |
| 選擇性級別 | 3 |
| 額定分?jǐn)嗄芰?nbsp;(lcn) | 10ka |
| 額定電流 (ln) | 6-40A |
| 脫扣特性 | C,D特性曲線 |
| 最大可連上的熔斷器 | 100A gl(>8KA) |
| 嚴峻氣候環境抵抗力 | 按IEC1009國際標準 |
| 外殼防護等級 | IP40(安裝后) |
| 電氣壽命 | 不少于4000次(通-斷) |
| 機械壽命 | 不少于8000次(通-斷) |
機械參數
|
外殼寬度 |
36mm(2個模數) |
|
安裝方式 |
安裝在DIN導軌35mm |
|
端子接線能力 |
導線:1-25mm2母排厚度:0.8-2mm2 |

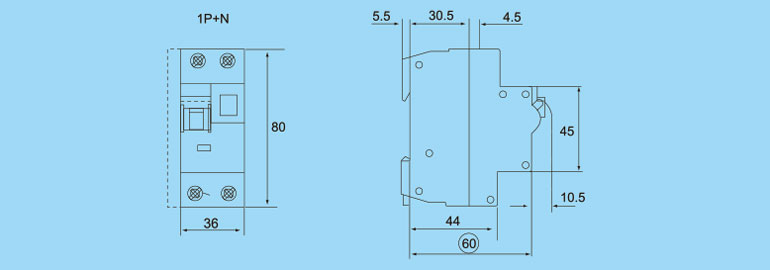

五、外形和安裝尺寸

六、訂貨須知
訂貨時要標明下列各點:
產品型號和名稱:如TXDL18-63漏電斷路器/金鐘穆勒LD7斷路器類型
瞬時脫扣額定電流:如40A。
需要過壓保護時,必須注明。
訂貨數量:如3600只。
訂貨舉例:金鐘穆勒LD7類型斷路器,16A,56000只。
