產品簡介
一、適用范圍
DZ47LE-125系列漏電斷路器（125A漏電斷路器）適用于交流50Hz或60Hz，額定電壓400V、額定電流125A以下的照明配電系統或電動機配電系統的短路和過載保護，產品外形美觀小巧、重量輕、性能優良可靠，分?jǐn)嗄芰Ω撸摽垩杆?，?dǎo)軌安裝，殼體和部件采用高阻燃及耐沖擊塑料，使用壽命長，也可以在正常情況下作為線路的不頻繁轉換之用，可加裝過欠電壓、分勵脫扣器等附件，也適用于隔離開關及作為線路和欠電壓保護和遠距離斷開之用。DZ47LE-125漏電斷路器在低壓配電系統中已經越來越多地被采用作為接地故障和直接接觸、間接接觸電擊的后備保護。該產品主要用于建筑照明和配電系統的保護，符合GB16917.1和IEC61009-1標準的要求。我司已通過國家CCC、CE認證。

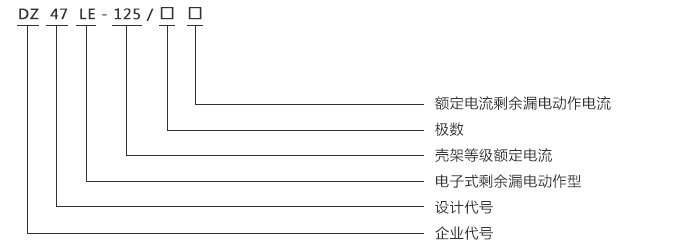

二、型號及其規格
三、結構特征
DZ47LE-125漏電斷路器是由漏電脫扣器附件和DZ47-125小型斷路器拼裝而成，漏電斷路器系電流動作型電子式漏電斷路器，主要由零序電流互感器、電子組件板、漏電脫扣器及帶有過載和短路保護的斷路器組成。四、主要參數及技術性能
◆ 主要規格：◇ 殼架等級電流為：63A，80A，100A，125A
◇ 技術分為：?jiǎn)螛O兩線、兩極兩線、三極三線、三極四線。
◆ 主要技術參數：
◇ 機械電氣壽命：
電氣壽命：4000次，COSφ=0.85～0.9；
機械壽命：2000次；◇ 操作頻率：In≤25A 240次/h；In＞25A 120次/h；
◆ 絕緣耐沖擊電壓性能
◇ 各極連接在一起與中性極之間能承受峰值為6000V的沖擊電壓；
◇ 各極與中性極連接在一起和金屬支架之間能承受峰值為8000V
| 額定電壓（V） | 殼架等級額定電流（A） | 極數 | 中性線 | 額定電流 | 額定測電動作電流 | 額定測電不動作電流 | 額定短路分?jǐn)嗄芰?/td> | 過壓保護整定值 | 測電動作時間 | 脫扣器類型 |
| 230 | 125A | 1 | N | 63、80、100、125 | 30、50、100、200、300 | 15、25、50、100、150 | 10KA | DZ47GQ-125 （280±5%） |
≤0.1 | C、D |
| 230 | 2 | / | ||||||||
| 400 | 3 | / | ||||||||
| 230/400 | 3 | N |
| 額定電流 | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 |
| ≤63 | 冷態、熱態 | 1.05ln | t≥1h | 不脫扣 |
| ＞63 | t≥2h | |||
| ≤63 | 冷態、熱態 | 1.30ln | t＜1h | 脫扣 |
| ＞63 | t＜2h | |||
| 所有值 | 冷態 | 20ln | t＜360s | 脫扣 |
| 所有值 | 冷態 | 5ln~10ln | t≥1s | 不脫扣 |
| 所有值 | 冷態 | 10ln~20ln | t＜1s | 脫扣 |

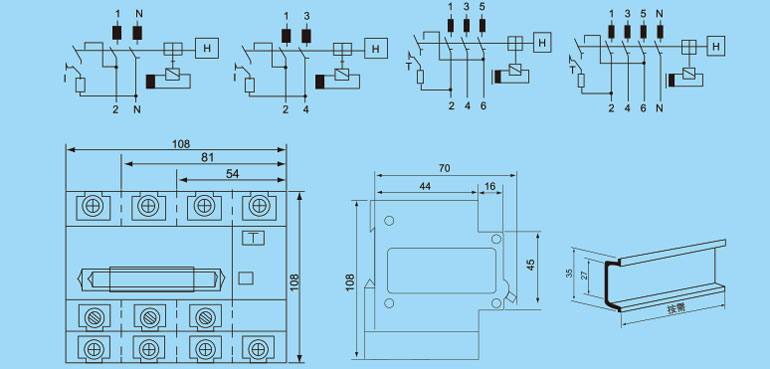

五、外形和安裝尺寸
六、訂貨須知
訂貨時要標明下列各點：產品型號和名稱：如DZ47LE-125漏電斷路器/DZ47LE-125漏電空開。
瞬時脫扣額定電流：如125A。
斷路器極數：如3P+N。
訂貨數量：如365只。
訂貨舉例：DZ47LE-125漏電斷路器，1P+N，100A，600只。
