產品簡介
一、適用范圍
DZ47-125(NC)125A系列大電流小型斷路器具有保護線路的短路過載，適用于照明配電系統和電動機的配電系統。外型美觀小巧、重量輕，性能優良可靠，分斷能力較高，脫口迅速，導軌安裝，殼體和部件采用高助燃級耐沖擊塑料，使用壽命長，主要用于交流50Hz或60Hz，單極額定電壓230，二、三、四極400V；額定電流50A至125A線路中作過載、短路保護，同時也可以在正常情況下不頻繁通斷電器裝置和照明線路?？杉友b欠壓脫扣器，分勵脫扣器等附件，也可適用于隔離開關及作為線路的欠電壓保護和遠距離斷開之用。DZ47-125符合IEC60947-2，GB14048.2，GB10963標準的要求。

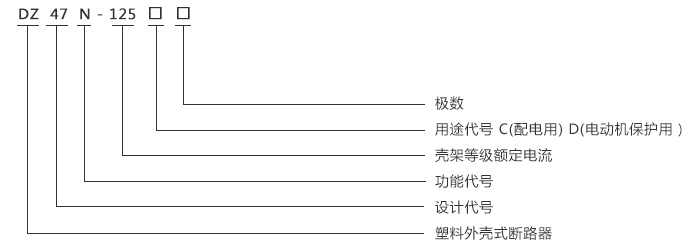

二、型號及其規格
三、結構特征
DZ47-125小型斷路器，可用35mm導軌進行卡式安裝，體積小，分斷能力高，具有可見的觸頭閉合指示器，可做為線路的隔離之用。采用TH35-7.5型標準鋼導軌進行安裝。七、主要參數及技術性能
◆ 主要類型：a.C型主要用于照明配電保護（瞬時脫扣5~10ln）
b.D型主要用于動力工業配電保護（瞬時脫扣10~16ln）
◆ 斷路器的額定電流為50A,63A,80A,100A,125A
◆ 斷路器的極數分為：單極、二極、三極、四極
◆ 本斷路器為嵌入式安裝（可在安裝軌上安裝）
◆ 斷路器的額定工作電壓及其相關的額定短路通斷能力10KA。
◆ 工頻耐壓：在耐濕熱性能后，斷路器應能承受2500V工頻耐壓試驗1分鐘而無絕緣閃絡和擊穿現象。
◆ 機械電氣壽命：斷路器的機械電氣壽命為2000次，其中電氣壽命6000次。
◆ 抗濕熱性：2類（溫度五十五攝氏度時，相對濕度為百分之九十五）
◆ 接線：采用帶夾箍的接線端子，固定電纜截面可達至于50mm2
| 額定電流（A） | 極數（P） | 額定電壓（V） | 額定短路分斷能力 | |
| 試驗線路預期電流（A） | 試驗線路功率因素 | |||
| 50,63,80,100,125 | 1 | 230/400 | 10000 | 0.45~0.50 |
| 2,3,4 | 230/400 | 10000 | 0.20~0.25 | |
| 2,3,4, | 400 | 10000 | 0.45~0.50 | |
| 試驗電流 | 額定電流 | 約定時間 | 起始狀態 | 預期結果 |
| 1.05ln | ≤63A | t≤1h | 冷態 | 不脫扣 |
| ＞63A | t≤2h | 不脫扣 | ||
| 1.30ln | ≤63A | t≤1h | 熱態 | 脫扣 |
| ＞63A | t≤2h | 脫扣 | ||
| 2.0ln | 所有值 | 1~360s | 冷態 | 脫扣 |
| 5ln（C型），10ln（D型） | 所有值 | t≤0.1s | 冷態 | 不脫扣 |
| 10ln（C型），20ln（D型） | 所有值 | t＜0.1s | 脫扣 |
八、外形和安裝尺寸
九、訂貨須知
訂貨時要標明下列各點：產品型號和名稱：如DZ47-125小型斷路器/DZ47-125型斷路器。
瞬時脫扣額定電流：如100A。
斷路器極數：如4P。
訂貨數量：如36只。
訂貨舉例：DZ47-125斷路器，1P，125A，855只。
