產品簡介
一、適用范圍
DZ47S-125 IC卡預付費斷路器，具有智能分勵脫扣功能，適用于交流50Hz(或60Hz)，額定工作電壓為230/400V，額定電流至125A的線路中，對線路進行遠距離控制分斷或自動信號控制分斷，同時對線路起過載和短路保護作用，也可以作為線路的不頻繁操作轉換之用。目前，廣泛應用于IC卡預付費電度表配套使用來控制線路的通斷。
DZ47S-125 IC卡控制預付費斷路器具有體積小、安裝方便等特點，對住宅付費的電表一個控制，當IC卡的充值余額不足的情況下控制斷路器會自動斷開，起到斷電的作用，等用戶繼續充值后合上即可。
DZ47S-125 IC卡控制預付費斷路器符合IEC60947-2，GB14048.2，具有國際先進水平。

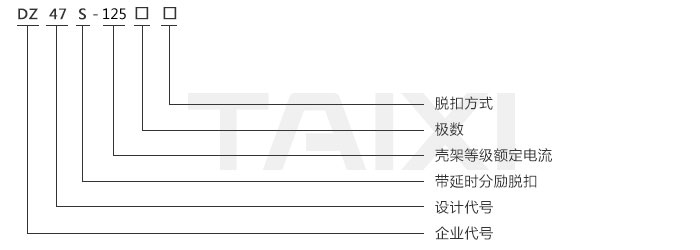

二、型號及其含義
三、主要技術參數
| 技術參數項目 | 參數值 |
| 額定電壓（V） | 230V(1P+N)、400V(3P+N) |
| 額定電流（A） | 63A、80A、100A、125A |
| 極數 | 1P+N、3P+N |
| 電氣壽命（次） | 2000次 |
| 機械壽命（次） | 20000次 |
| 額定分斷能力（A） | 6000A |
| 連接導線（mm2） | 16~50 |
| 擰緊力矩（N-m） | 3.5 |
| 污染等級 | 2級 |
| 防護等級 | IP20 |
| 安裝類別 | II類、III類 |
四、過電流保護特性
| 額定電流（A） | 起始狀態 | 試驗電流 | 規定時間 | 預期結果 | 備注 | |
| ln=63A | ln＞63A | |||||
| 63 80 100 125 |
冷態緊接著前項 | 1.05ln | t≤1h | t≤2h | 不脫扣 | |
| 冷態試驗后進行 | 1.30ln | t＜1h | t＜2h | 脫扣 | 電流立即上升到規定值 | |
| 冷態 | 8ln | t≤0.2s | 不脫扣 | 通過閉合輔助開關接通電流 | ||
| 冷態 | 12ln | t＜0.2s | 脫扣 | 通過閉合輔助開關接通電流 | ||

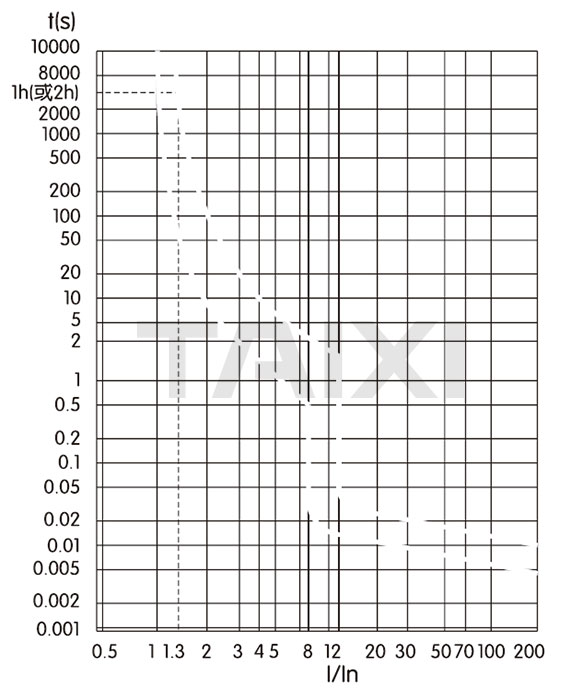

過電流脫扣特性曲線
五、分勵脫扣特性
| 型號 | 額定控制電壓 | 動作時間 | 重復操作間隔時間 |
| DZ47S-125 | 230V~ | 0.5s＜t＜2s | 3Min |

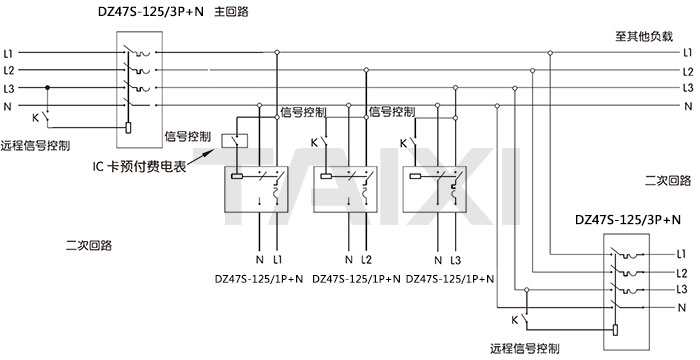

六、接線：適用于35mm2導線及以下連接，使用時參照下表選取導線截面積，接線端子擰緊扭矩3.5N·m。
| 額定電流ln(A) | 標稱銅導線截面積(mm2) |
| 63 | 16 |
| 80 | 25 |
| 100 | 35 |
| 125 | 50 |
七、其他
DZ47S-125 IC卡控制預付費斷路器帶分勵脫扣裝置，具有如下特點：
DZ47S-125 IC卡控制預付費斷路器操作機構為帶儲能式自由脫扣機構，觸頭快速閉合，克服了因人力操作手柄速度快慢帶來的不利影響，大大提高了產品使用壽命；在正常工作時，觸頭只能停留在閉合或斷開位置
殼體和部件均采用高阻燃、耐高溫、耐沖擊塑料制成。
信號控制脫扣器可控硅、電磁脫扣器等組成驅動元件。

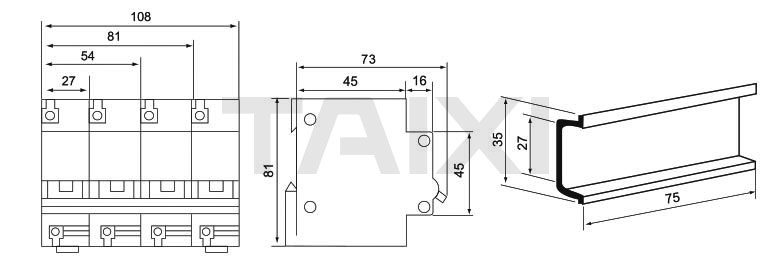

八、外形及安裝尺寸
