產品簡介
適用范圍
CJ19系列切換電容器接觸器(以下簡稱接觸器）主要用于交流50Hz或60Hz、額定工作電壓至400V的電力線路中，供低壓無功功率補償設備投入或切除低壓并聯電容器之用。接觸器帶有抑制涌流裝置，能有效地減小合閘涌流對電容的沖擊和抑制開斷時的過電壓。

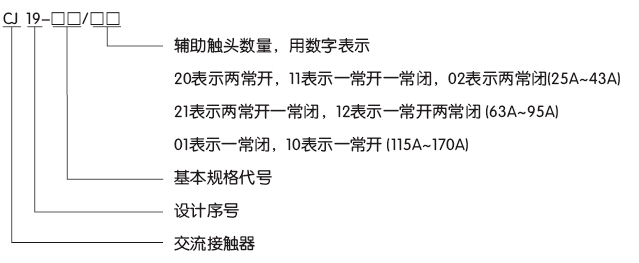

型號及其含義
常見型號：CJ19-25/11 CJ19-32/11 CJ19-43/11 CJ19-63/21 CJ19-80/22 CJ19-95/22
正常工作條件和安裝條件
周圍空氣溫度為：-5℃~+40℃，24小時內其平均值不超過+35℃。
海拔高度：不超過2000m。
大氣條件：最高溫度為+40℃時，空氣的相對濕度不超過50%；在較低溫度下可以允許有較高的相對濕度，例如+20℃時達90%，對由于溫度變化偶爾產生的凝露應采取特殊的措施。
污染等級：3級。
安裝類別：Ⅲ類。
安裝條件：安裝面與垂直面傾斜度不大于±5°。
沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
主要技術參數
| 參數名稱 | CJ19-25 | CJ19-32 | CJ19-43 | CJ19-63 | CJ19-95 | CJ19-115 | CJ19-150 | CJ19-170 | |
| 額定電流 le(AC-6b)A |
17 | 23 | 29 | 43 | 72.2 | 87 | 115 | 130 | |
| 可控電容器 容量 |
220/230V | 6.7 | 10 | 15 | 20 | 35 | 40 | 46 | 52 |
| 380/400V | 12.5 | 20 | 25 | 33.3 | 50 | 60 | 80 | 90 | |
| 660/690V | 18 | 26 | 36 | 48 | 92 | 100 | 120 | 130 | |
| 額定絕緣電壓(V) | 690 | ||||||||
| 抑制涌流能力 | 20le | ||||||||
| 動作條件 | 吸合:(85%~110%)Us; 釋放:(20%~75%)Us | ||||||||
| 線圈功率(VA)啟動/保持 | 70/8 | 110/11 | 110/11 | 200/20 | 200/20 | 660/85.5 | 660/85.5 | 660/85.5 | |
| 輔助觸頭控制容量 | AC-15:le:0.95A 380V/400V DC-13:le:0.15A 220V/250V lth:10A | ||||||||
| 重量 | 0.44 | 0.63 | 0.64 | 1.4 | 1.5 | 3.45 | 3.45 | 3.45 | |
結構特征
1.CJ19(CJ16)系列切換電容器接觸器為直動式雙斷點結構，觸頭系統分上下兩層布置，上層有三對預充觸頭與切合電阻構成抑制涌流裝置。當合閘時它先接通經數毫秒之后工作觸頭接通，預充觸頭中永久磁塊在彈簧反作用下釋放，斷開切合電阻，使電容器正常工作，接觸器內部電路連接見圖。
2.12、18、20Kvar的接觸器有兩對輔助觸頭，30Kvar的接觸器有三對輔助觸頭。
3.接觸器接線端有絕緣罩覆蓋，安全可靠。線圈接線端標有電壓數據，可防止接錯。12、18、20Kvar接觸器可用螺釘安裝，也可借底部的滑塊扣裝在35mm標準卡軌上。面罩上有一個可拆裝的長方形白色小牌，用戶可用它打印項目代號。
結構特點
接觸器為直動式雙斷點結構，觸頭系統分上下兩層布置，上層有三對限流觸頭與限流電阻構成的抑制涌流裝置，當合閘時它先接通經數毫秒之后工作觸頭接通，限流觸頭中永久磁塊在彈簧反作用力下釋放，斷開限流電阻，使電容器正常工作。
接觸器內部電路連接圖(見圖)。
CJ19-25~43的接觸器有兩對輔助觸頭，CJ19-63~95的接觸器有三對輔助觸頭。CJ19-115~170接觸器自帶一對輔助觸頭。
接觸器接線端有絕緣罩覆蓋，安全可靠。線圈接線端標有電壓數據，可防止接錯。CJ19-25~43接觸器可用螺釘安裝，也可借底部的滑塊扣裝在35mm標準卡軌上。CJ19-63~95可用35mm或75mm標準卡軌安裝。CJ19-115~170接觸器可用螺釘安裝，也可用2根35mm標準導軌安裝。

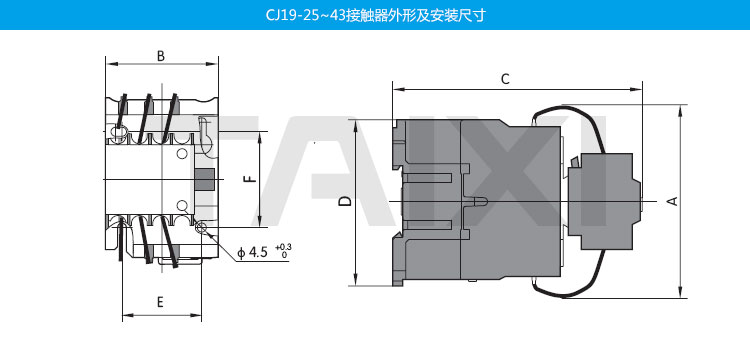

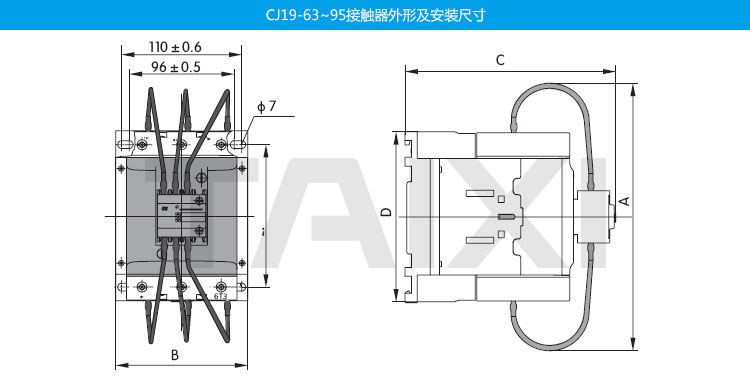

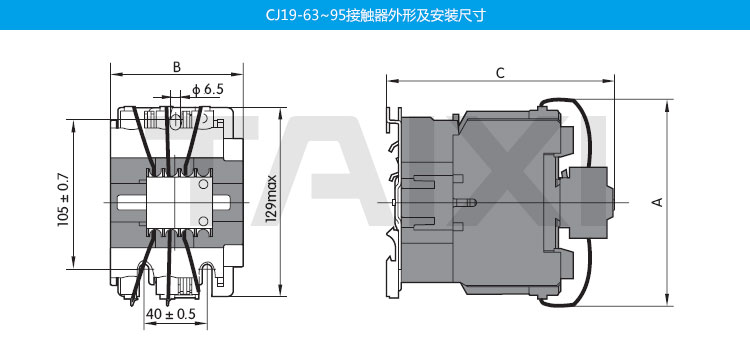

外形及安裝尺寸
|
尺寸型號 |
外形尺寸 |
備注 | |||||
|
A max |
B max |
C max |
D max |
E |
F | ||
|
CJ19-25 |
80 | 47 | 124 | 76 | 34/35 | 50/60 |
除螺釘安裝外，還可用35mm安裝導軌安裝 |
|
CJ19-32 |
90 | 58 | 132 | 86 | 40 | 48 | |
|
CJ19-43 |
90 | 58 | 136 | 86 | 40 | 48 | |
|
CJ19-63 |
132 | 79 | 150 | ||||
|
CJ19-95 |
135 | 87 | 158 | ||||
|
CJ19-115~170 |
200 | 120 | 192 | 155 | |||
該系列接觸器除可用螺釘安裝外，亦可采用標準卡軌快速嵌入方式安裝。對CJ19-25、32、43接觸器，卡軌寬度35mm，對CJ19-63、80、95接觸器，卡軌寬度35mm或75mm。如果你希望了解CJ19切換電容器接觸器的更多信息，如使用說明書，價格，維修保養等相關信息，請聯系我們。
