產品簡介

一、適用范圍

CJX2(LC1)系列交流接觸器（以下簡稱接觸器），主要用于交流50Hz（或60Hz），電壓至660V，在AC-3、400V(380V)使用類別下額定工作電流至95A的電路中，供遠距離接通和分?jǐn)嚯娐贰㈩l繁地起動和控制交流電動機之用，并可與適當?shù)臒崂^電器組成電磁起動器以保護可能發生操作過負荷的電路。
CJX2(LC1)系列交流接觸器符合IEC60947-4-1，GB14048.4標準。

施耐德LC1交流接觸器型號	泰西CJX2交流接觸器型號
LC1-D09M7C	CJX2-09
LC1-D12M7C	CJX2-12
LC1-D18M7C	CJX2-18
LC1-D25M7C	CJX2-25
LC1-D32M7C	CJX2-32
LC1-D40M7C	CJX2-40
LC1-D50M7C	CJX2-50
LC1-D65M7C	CJX2-65
LC1-D80M7C	CJX2-80
LC1-D95M7C	CJX2-95



二、型號含義

 一些常見的型號有：CJX2-0910 CJX2-0901 CJX2-1210 CJX2-1201 CJX2-1810 CJX2-1801 CJX2-2501 CJX2-2510 CJX2-3201 CJX2-3210 CJX2-4011 CJX2-5011 CJX2-6511 CJX2-8011 CJX2-9511

三、正常工作條件和安裝條件

1.周圍空氣溫度為：-5℃~+40℃，24小時內其平均值不超過+35℃；
2.海拔：不超過2000m；
3.大氣條件：在+40℃時大氣相對溫度不超過50%，在較低溫度下可以比較高的相對濕度，最濕月的平均最低溫度不超過+25℃，該月的月平均最大相對濕度不超過90%。并考慮因溫度變化發生在產品上凝露；
4.污染等級：3級；
5.安裝類別：Ⅲ類；
6.安裝條件：安裝面與垂直面傾斜度不超過±5°；
7.沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。
8.安裝方式：接觸器除用螺釘安裝外，還可用35mm，型標準卡軌安裝。交流操作40-95可用35mm或75mm卡軌安裝；

四、主要參數及技術性能

4.1、JCX2交流接觸器的主要參數及技術性能指標(見表1)。

型號			CJX2-09		CJX2-12		CJX2-18		CJX2-25		CJX2-32		CJX2-40		CJX2-50		CJX2-65		CJX2-80		CJX2-95
額定工作 電流(A)	380/400V	AC-3	9		12		18		25		32		40		50		65		80		95
		AC-4	3.5		5		7.7		8.5		12		18.5		24		28		37		44
	600/690V	AC-3	6.6		8.9		12		18		21		34		39		42		49		49
		AC-4	1.5		2		3.8		4.4		7.5		9		12		14		17.3		21.3
約定自由空氣發熱電流（A）			20		20		32		40		50		60		80		80		95		95
額定絕緣電壓（V）			690
可控三相鼠籠 電動機功率 （AC-3）kW		220/230V	2.2		3		4		5.5		7.5		11		15		18.5		22		25
		380/400V	4		5.5		7.5		11		15		18.5		22		30		37		45
		660/690V	5.5		7.5		10		15		18.5		30		37		37		45		45
操作頻率 （次/h）	電壽命	AC-3	1200		1200		1200		1200		600		600		600		600		600		600
		AC-4	300
	機械壽命		3600
電壽命 （萬次）	AC-3		100		100		100		100		80		80		60		60		60		60
	AC-4		20		20		20		20		20		15		15		15		10		10
機械壽命（萬次）			1000		1000		1000		1000		800		800		800		800		600		600
配電熔斷器型號			RT16-20		RT16-20		RT16-32		RT16-40		RT16-50		RT16-63		RT16-80		RT16-80		RT16-100		RT16-125
冷壓端頭		根	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2	1	2
	非預制端頭軟線	mm2	1/2.5	1/2.5	1/2.5	1/2.5	1.5/4	1.5/4	1.5/4	1.5/4	2.5/6	2.5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	有預制端頭軟線		1/4	1/2.5	1/4	1/2.5	1.5/6	1.5/4	1.5/10	1.5/6	2.5/10	2.5/6	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
	非預制端頭硬線		1/4	1/4	1/4	1/4	1.5/6	1.5/6	1.5/6	1.5/6	2.5/10	2.5/10	6/25	4/10	6/25	4/10	6/25	4/10	10/35	6/16	10/35	6/16
交流線圈 功率	50Hz	吸合(VA)	70		70		70		110		110		200		200		200		200		200
		保持(VA)	9.0		9.0		9.5		14.0		14.0		57.0		57.0		57.0		57.0		57.0
		功率(W)	1.8~2.7		1.8~2.7		3~4		3~4		3~4		6~10		6~10		6~10		6~10		6~10
動作范圍			吸合電壓為：85%Us~110Us；釋放電壓為：20%Us~75Us
輔助觸頭基本參數			AC-15:le:0.95A 380V/400V ；DC-13:le:0.15A 220V/250V lth:10A

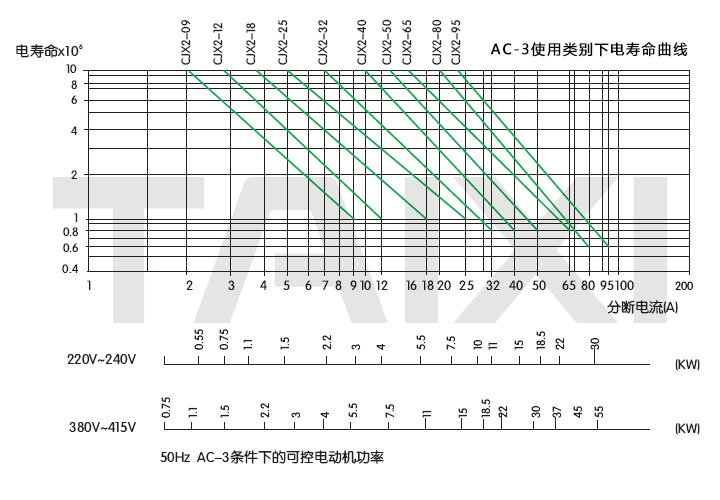

4.2、電壽命曲線。

3、線圈額定控制電源電壓Us及代號(見表2)。

線圈電壓Us（V）

24

36

42

48

110

127

220

230

240

380

400

415

440

480

600

50Hz

B5

C5

D5

E5

F5

G5

M5

P5

U5

Q5

V5

N5

R5

T5

X5

60Hz

B6

C6

D6

E6

F6

G6

M6

P6

U6

Q6

V6

N6

R6

T6

X6

50Hz/60Hz

B7

C7

D7

E7

F7

G7

M7

P7

U7

Q7

V7

N7

R7

T7

X7



結構特點

1、接觸器為防護式，動作結構為直動式，觸頭為雙斷點，具有體積小，重量輕、功耗低、壽命長、安全可靠等特點；

2、接觸器可組成機械可逆聯鎖磁力起動器，星三角減壓起動器，還可根據用戶選用增加輔助觸頭組、空氣延時頭等組合多種派生系列產品。

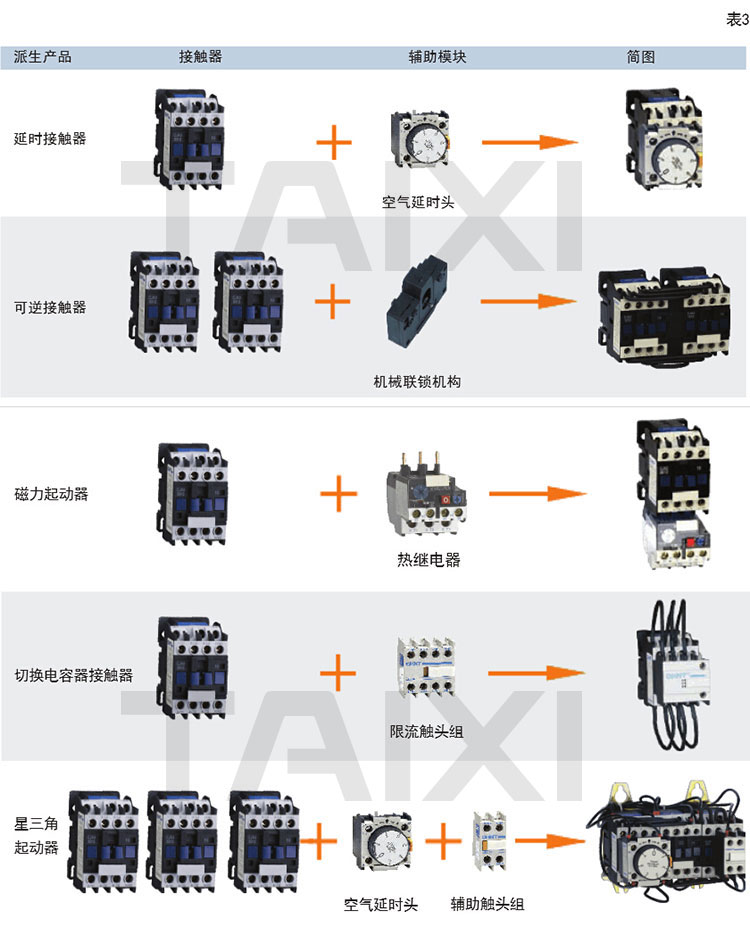

3、可以采用積木式安裝方式加裝輔助觸頭組、空氣延時頭(其延時范圍見表4)、熱繼電器等附件， 組合成多種派生產品(見表3)。

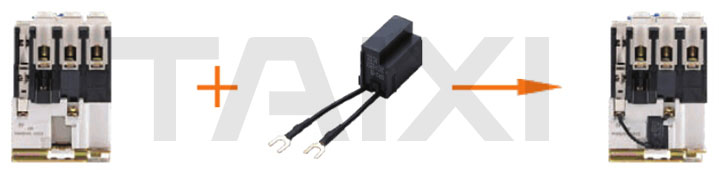

4、SR2系列浪涌抑制器具有顯著的浪涌脈沖抑制功能，與CJX2系列接觸器配合使用，能有效保護接觸器，延長使用壽命。并能避免浪涌脈沖對PC等相關電子控制系統的干擾。

SR2-A用于CJX2系列09A~32A交流接觸器，具體規格有：

SR2-A 24V~48V AC、DC

SR2-A 100V~250V AC、DC

SR2-A 380V~440V AC、DC

SR2-B用于CJX2系列40A~95A交流接觸器，具體規格有：

SR2-B 100V~127V AC、DC

SR2-B 200V~250V AC、DC

SR2-B 380V~440V AC、DC



5、接觸器具有體積小、重量輕、功耗小、壽命高、安全可靠等特點。

6、接觸器本體在32A及以下有一對常開或常閉輔助觸頭，40A及以上有一對常開和常閉輔助觸頭。另外可在頂部加裝F4輔助觸頭組 (兩組或四組)或空氣延時頭，兩側加裝NCF1-11C各一個其組合情況(見表4和表5)。

7、接觸器除用螺釘安裝外，還可以用35mm(CJX2-09~95)和75mm(CJX2-40~95)凹型標準卡軌安裝。

型號	延時范圍	延時觸頭數量	簡圖	表四
F5-T0	0.1s~3s	NO+NC
F5-T2	0.1s~30s
F5-T4	10s~180s
F5-D0	0.1s~3s
F5-D2	0.1s~30s
F5-D4	10s~180s



注：產品本體上移印的A、B、C、D表示延時時間長短的趨勢。

輔助觸頭組 型號	觸頭數量		簡圖
	常開(NO)觸頭數量	常閉(NC)觸頭數量
F4-20	2	0
F4-11	1	1
F4-02	0	2
F4-40	4	0
F4-31	3	1
F4-22	2	2
F4-12	1	3
F4-04	0	4
NCF1-11C	1	1



安裝維護

1.安裝前應檢查有關的技術數據。
2.安裝時，應該按規定條件安裝，符合人的視覺習慣。
3.對有金屬安裝底板的接觸器要妥善接地。
4.接線端螺釘應擰緊，檢查接線正確無誤后，應在主觸頭不帶電情況下，先使吸引線圈通電分合數次，試驗動作可靠后，才能投入使用。
5.使用時如發現有不正常噪音，可能是鐵芯極面上有污物，請擦凈極面。
6.使用中，應定期檢查產品各部件，要求可動部位不卡住，緊固件無松脫，零部件如有損壞，應及時更換。

使用接法

1.一般三相接觸器一共有8個點，三路輸入，三路輸出，還有是控制點兩個。輸出和輸入是對應的，很容易能看出來。如果要加自鎖的話，則還需要從輸出點的一個端子將線接到控制點上面。
2.首先應該知道交流接觸器的原理。他是用外界電源來加在線圈上，產生電磁場。加電吸合，斷電后接觸點就斷開。知道原理后，你應該弄清楚外加電源的接點，也就是線圈的兩個接點，一般在接觸器的下部，并且各在一邊。其他的幾路輸入和輸出一般在上部，一看就知道。還要注意外加電源的電壓是多少（220V或 380V），一般都標得有。并且注意接觸點是常閉還是常開。如果有自鎖控制，根據原理理一下線路就可以了。
當線圈通電時,靜鐵芯產生電磁吸力,將動鐵芯吸合,由于觸頭系統是與動鐵芯聯動的,因此動鐵芯帶動三條動觸片同時運行,觸點閉合,從而接通電源。當線圈斷電時,吸力消失, 動鐵芯聯動部分依靠彈簧的反作用力而分離,使主觸頭斷開,切斷電源。

外形及安裝尺寸

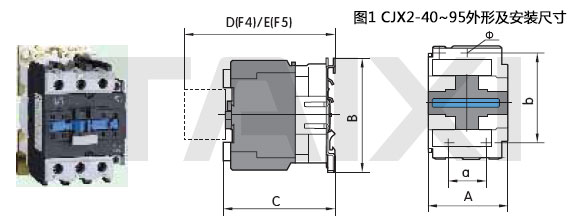

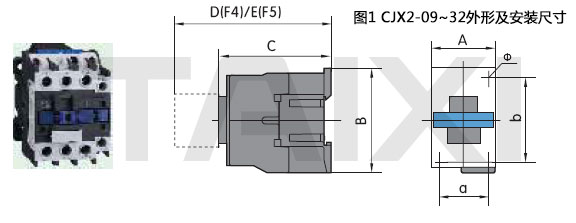

產品的外形及安裝尺寸(見圖1、圖2及表6)。

尺寸：mm

接觸器型號	A max	B max	C max	D max	E max	a	b	φ
CJX2-09~12	47	76	82	120.5	140.5	34/35	50/60	4.5
CJX2-18	47	76	87	125.5	145.5	34/35	50/60	4.5
CJX2-25	57	86	95	133.5	153.5	40	48	4.5
CJX2-32	57	86	100	138.5	158.5	40	48	4.5
CJX2-4011~6511	77	129	116	154.5	174.5	40	105	6.5
CJX2-4004~6504	84	129	116	154.5	174.5	40	105	6.5
CJX2-4008~9511	84	129	127	154.5	174.5	40	105	6.5
CJX2-8011~9511	87	129	127	165.5	185.5	40	105	6.5
CJX2-8004~9504	96	129	122	160.5	180.5	40	105	6.5
CJX2-8008~9508	96	129	135	160.5	180.5	40	105	6.5
