產品簡介
一、產品概述

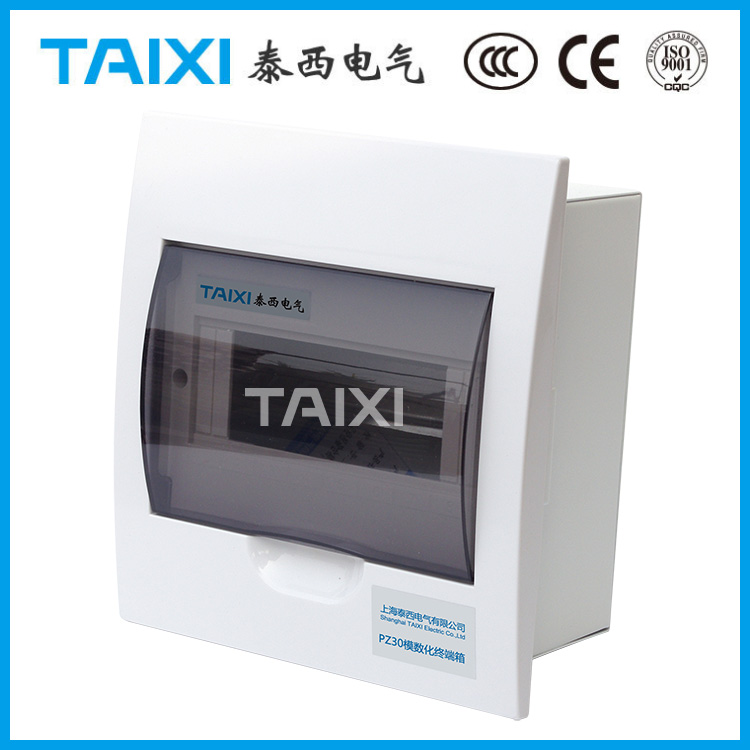

泰西電氣PZ30白色塑料配電箱（同梅蘭日蘭配電箱-也稱梅蘭箱），它使用于交流50H/60Hz，額定電壓至220V/380V，負載電流100A及以下的單相二線或四線的終端電路中，作為對用電設備進行控制、過載、短路、過壓和漏電保護的一種成套裝置，可根據客戶需求進行不同回路的選擇。可廣伐用于高層建筑、大廈、住宅、小區、車站、港口、碼頭、機場大型商場及工礦企業中，安裝方便，外形美觀。
PZ30白色塑料配電箱的設計符合GB7251.3及GB17466標準。箱內配有中性端子排、接地端子排及DIN導軌，可配合ABB/泰西/正泰/德力西等終端配電保護產品。箱體備有6種標準規格，分別為8位、10位、13位、16位、20位及23位，每一單級開關各占一位。
（梅蘭日蘭配電箱）PZ30白色塑料配電箱為金屬底箱，箱蓋采用優質塑料模壓制成，具有良好的剛性、韌性及阻燃性，標準的塑料面蓋顏色為RAL7035淺灰白色，配有茶色透明塑料活面蓋。兩種箱體均設獨立接地螺釘，確保接地連續性：DIN導軌水平垂直可調和大小連孔的設計，為客戶提供最大的安裝方便，并可通過調整組件，解決底箱預留過深等為題，從而使面蓋于安裝墻完全吻合；面蓋采用自鎖定位的結構，在揭開時有自鎖定位功能，方便客戶對開關的操作及維護。
（梅蘭箱）PZ30白色塑料配電箱箱體的安裝分為：掛墻式安裝（明箱）；嵌墻式安裝（暗裝）。
全新改良版的梅蘭日蘭配電箱端子排可拆卸，解決了端子在現場容易丟失的困擾：端子排可自由選擇安裝在底箱的上端或下端。滿足客戶上進上出或上進下出的進出線要求。
1：客戶聯系我們，提供PZ30圖紙；
2：我們根據圖紙報價（內部產品可由客戶指定品牌:正泰，德力西等品牌）
3：簽訂合同，客戶付定金；（前期可以做一只樣品進行審核）
4：收到定金后我們將按照簽訂合同要求開始制作箱子；
5：貨物收到后由客服付清余款。
二、主要技術參數
| 配電箱規格 | 8、12、15、18、20、24、30、36、40、45、54、60共12種； 其中：8-20回路為單排24-40為2排，45-60為3排 | |
| 額定電壓 | AC400V（+-20%）50-60HZ | |
| 額定電流/最高持續輸入電流（A） | 8-20位63A 24-60位125A | |
| 面板配置 | 透明門/不透明門 單排、2排和3排：門向上開啟90度 | |
| 面板材料 | 絕緣 | 采用聚碳酸酯PC材料，優質阻燃型耐火材料 |
| 顏色 | 白色；MAL9003 | |
| 標準 | 符合IEC 60439.3、GB17466-2008、GB17466.22-2008 | |
| 保護等級 | IEC 60529，IP40簡介接觸2級保護（在固定螺釘上加裝絕緣座） | |
| 耐著火和異常熱能力 | 明裝、暗裝 | |
| 箱體 | 箱體組成結構 | 采用優質冷軋鋼板，表面靜電噴塑 |
| 箱體材料 | 抗壓強度高，暗裝簡便，調節范圍大，可鑲嵌于較薄墻體； | |
| 結構獨特 | 中置長方形開孔，四邊都有大小不等的敲鑼孔可簡化安裝 | |
| 整個箱底可反轉使用 | ||
| 安全型零、地線端子 | ||
| 可旋轉、升降式全方位調節支架，完美解決因底箱預裝時 產生的水平方向傾斜和過深安裝帶來的麻煩 | ||
| 采用TH35 標準導軌安裝 | ||
| 一體化的托架，可預先在箱體外安裝開關，成套接線后整體置入 | ||
| 大截面零地線接線端子 | ||
| 大截面A、B、C相線接線端子 | ||
| 箱內配件 | 不干膠標簽：用于前面板的控制回路標注：箱體中已安裝零線和地線端子排，并附有零排地排標志及警示標志： 用戶可根據需要采用導線或絕緣母線排的方式進行鏈接（另選）隨箱帶有4個9模數的回路蓋片，為增減回路位數時使用； | |
| 型號與規格 | 回路(18mm) | 材質 | 暗裝 | 明裝 | ||||
| 長(mm) | 寬 | 深 | 長(mm) | 寬 | 深 | |||
| 仿梅蘭日蘭型面板 | 4# | ABS | 185 | 107 | 85 | 215 | 130 | 85 |
| 仿梅蘭日蘭型面板 | 6# | ABS | 185 | 143 | 85 | 215 | 168 | 85 |
| 仿梅蘭日蘭型面板 | 8# | ABS | 185 | 179 | 85 | 215 | 215 | 85 |
| 仿梅蘭日蘭型面板 | 10# | ABS | 185 | 215 | 85 | 215 | 240 | 85 |
| 仿梅蘭日蘭型面板 | 12# | ABS | 185 | 250 | 85 | 215 | 273 | 85 |
| 仿梅蘭日蘭型面板 | 15# | ABS | 185 | 305 | 85 | 215 | 325 | 85 |
| 仿梅蘭日蘭型面板 | 18# | ABS | 215 | 360 | 85 | 245 | 390 | 85 |
| 仿梅蘭日蘭型面板 | 20# | ABS | 215 | 395 | 85 | 245 | 425 | 85 |
| 仿梅蘭日蘭型面板 | 24# | ABS | 310 | 250 | 85 | 295 | 340 | 85 |
| 仿梅蘭日蘭型面板 | 30# | ABS | 310 | 305 | 85 | 340 | 350 | 85 |
| 仿梅蘭日蘭型面板 | 36# | ABS | 330 | 360 | 85 | 367 | 402 | 85 |
| 仿梅蘭日蘭型面板 | 40# | ABS | 470 | 400 | 85 | 490 | 425 | 85 |
| 仿梅蘭日蘭型面板 | 45# | ABS | 635 | 305 | 85 | 660 | 325 | 85 |
| 仿梅蘭日蘭型面板 | 54# | ABS | 725 | 360 | 85 | 745 | 385 | 85 |
| 仿梅蘭日蘭型面板 | 60# | ABS | 725 | 395 | 85 | 745 | 420 | 85 |
| 備注：梅蘭箱內箱（底座）的鐵皮常規厚度為1mm，追求性?xún)r(jià)比客戶可選擇0.8mm厚底箱，高要求客戶可選擇1.2mm厚底箱 | ||||||||
三、外形尺寸圖
| 單排面板 |  |
| 雙排面板 |  |
| 三排面板 |  |

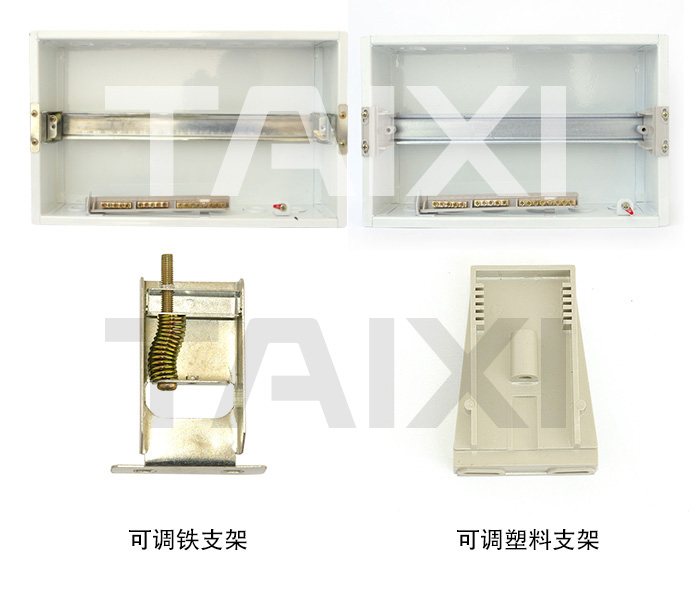

四、產品內部結構圖
