產品簡介

一、適用范圍

CJX1（同西門子3TF）系列交流接觸器是九十年代最新產品。CJX1交流接觸器用于交流50Hz或60Hz，額定絕緣電壓690-1000V，在AC3使用類別下額定工作電壓為380V時額定工作電流為9A-400A。主要供遠距離接通及分斷電路之用.適用于控制交流電動機的啟動、停止及反轉，CJX1交流接觸器符合IEC947,VDE0660,GB14048等標準。

西門子交流接觸器型號	泰西對應交流接觸器型號
3TF40/3TB40	CJX1-9/22
3TF41/3TB41	CJX1-12/22
3TF42/3TB42	CJX1-16/22
3TF43/3TB43	CJX1-22/22
3TF44/3TB44	CJX1-32/22
3TF45	CJX1-38/22
3TF46	CJX1-45/22
3TF47	CJX1-63/22
3TF48	CJX1-75/22
3TF49	CJX1-85/22
3TF50	CJX1-110/22
3TF51	CJX1-140/22
3TF52	CJX1-170/22
3TF53	CJX1-205/22
3TF54	CJX1-250/22
3TF55	CJX1-300/22
3TF56	CJX1-400/22
3TF57	CJX1-475/22

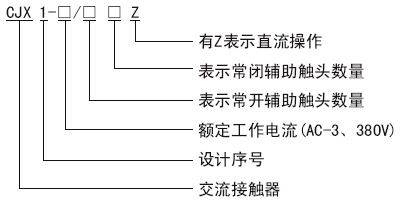

二、型號及其規格

三、工作條件

3.1 周圍環境溫度：-5℃~＋40℃，24小時內其平均值不超過+35℃。
3.2 海拔高度：不超過2000m。
3.3 大氣條件：最高溫度為+40℃時，空氣的相對濕度不超過50%，在較低的溫度下可允許有較高的濕度，對由于溫度變化偶爾產生的凝露應采取特殊措施。
3.4 污染等級：3級。
3.5 安裝類別：Ⅲ類。
3.6 沖擊振動：產品應安裝和使用在無顯著搖動、沖擊和振動的地方。

四、結構特點

CJX1交流接觸器為雙斷點觸頭的直動式運動機構，具有三對常開主觸頭，輔助觸頭組合方式見下表。CJX1接觸器觸頭支持件與銜鐵采用彈性鎖和聯結，消除了薄弱環節。動作機構靈活，手動檢查方便，結構設計緊湊，可防止外界雜物及灰塵落入活動部位，接線端都有防蓋，人手不能直接接觸帶電部位。CJX1接觸器外形尺寸小巧，安裝面積小。安裝方式可用導軌安裝，也可用螺釘緊固，與其它同類產品相比，操作頻率和控制容量更高。產品安全、可靠性好，為國際先進的接觸器機種。

型號	常開觸頭數量	常閉觸頭數量	掛接方式
CJX1-9 CJX1-12 CJX1-9Z CJX1-12Z CJX1F-9 CJX1F-12 CJX1F-9Z CJX1F-12Z	0	1	本體自帶
	1	0
	1	4
	2	3
	3	2
	4	1
	5	0
	4	0
	3	1
	2	2
	1	3
	0	4
CJX1-16 CJX1-22 CJX1-16Z CJX1-22Z CJX1F-16 CJX1F-22 CJX1F-16Z CJX1F-22Z	2	2	本體自帶
CJX1-32~475 CJX1F-32 CJX1F-38	2	2	側掛AX2
	4	4

4.1 安全性能好，導電部件不外露：
4.2 體積小，重量輕，滅弧罩材料采用不飽和樹脂，耐弧性好，不會碎裂：
4.3 滅弧室封閉型，飛弧距離小，可縮小電器箱體尺度：
4.4 主觸頭系統結構獨特，觸頭磨損小，電壽命增加：
4.5 電磁鐵工作可靠，損耗小，噪音小，具備很高的機戒強度：
4.6 操作頻率和控制容量高：
4.7 CJX1-F<3TF30-35>系列交流接觸器可外加輔助觸頭座：
4.8 CJX1交流接觸器接線方便，牢靠，接觸可靠性高，抗振性中，安全防護性好。

五、CJX1交流接觸器運用維護

5.1 運行中檢查項目：
5.1.1 通過的負荷電流是否在接觸器額定值之內；
5.1.2 接觸器的分合信號指示是否與電路狀態相符；
5.1.3 運行聲音是否正常，有無因接觸不良而發出放電聲；
5.1.4 電磁線圈有無過熱現象，電磁鐵的短路環有無異常。
5.1.5 滅弧罩有無松動和損傷情況；
5.1.6 輔助觸點有無燒損情況；
5.1.7 傳動部分有無損傷；
5.1.8 周圍運行環境有無不利運行的因素，如振動過大、通風不良、塵埃過多等。
5.2 在電氣設備進行維護工作時，應一并對接觸器進行維護工作。
5.2.1 外部維護：
a．清掃外部灰塵；
b．檢查各緊固件是否松動，特別是導體連接部分，防止接觸松動而發熱；
5.2.2 觸點系統維護：
a．檢查動、靜觸點位置是否對正，三相是否同時閉合，如有問題應調節觸點彈簧；
b．檢查觸點磨損程度，磨損深度不得超過1mm，觸點有燒損，開焊脫落時，須及時更換；輕微燒損時，一般不影響使用。清理觸點時不允許使用砂紙，應使用整形銼；
c．測量相間絕緣電阻，阻值不低于10MΩ；
d．檢查輔助觸點動作是否靈活，觸點行程應符合規定值，檢查觸點有無松動脫落，發現問題時，應及時修理或更換。
5.2.3 鐵芯部分維護：
a．清掃灰塵，特別是運動部件及鐵芯吸合接觸面間；
b．檢查鐵芯的緊固情況，鐵芯松散會引起運行噪音加大；
c．鐵芯短路環有脫落或斷裂要及時修復。
5.2.4 電磁線圈維護：
a．測量線圈絕緣電阻；
b．線圈絕緣物有無變色、老化現象，線圈表面溫度不應超過65°C；
c．檢查線圈引線連接，如有開焊、燒損應及時修復。
5.2.5 滅弧罩部分維護：
a．檢查滅弧罩是否破損；
b．滅弧罩位置有無松脫和位置變化；
c．清除滅弧罩縫隙內的金屬顆粒及雜物。

六、CJX1交流接觸器觸頭系統：

主、輔助觸頭材料由電性能優越的銀合金組成，具有使用壽命長及良好的接觸可靠性。滅弧室呈封閉型，并有阻燃型材料阻擋電弧向外噴濺，Ie≤22A無滅弧隔弧板，Ie≥32A裝有金屬隔弧板，保證人身及臨近電器的安全。接線螺釘采用新型自升螺釘，瓦形墊與螺釘不分離可節省接線用時。

七、CJX1交流接觸器磁系統：

電磁系統工作可靠，損耗小、噪音低，具有很高的機械強度，線圖的接線端裝有電壓規格的標記牌，標記牌電壓等級涂有特定的顏色，清晰醒目，接線方便，可避免因接錯電壓規格而導致線圈燒毀。

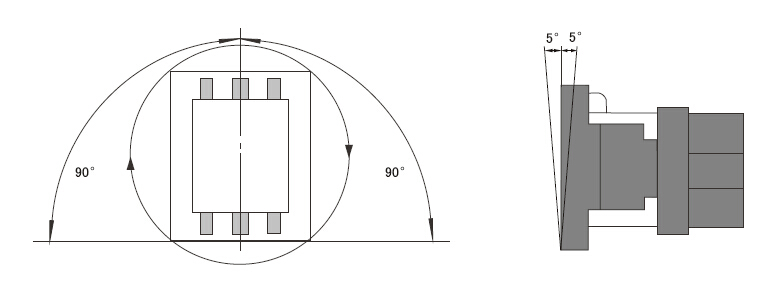

八、接觸器安裝位置：

接觸器必須安裝在如圖所示位置的垂直表面上。

九、主要參數及技術性能

9.1 CJX1-□交流接觸器

型號	可控電機功率（kW）						吸引線圈功率消耗		線圈工作電壓范圍	額定操作頻率（1/h）
	AC-3				AC-4		交流 (VA)		交流 (AC)
	230/220V	400/380V	500V	690/660V	400/380V	690/660V	保持	吸合		AC-3	AC-4
CJX1-9	2.4	4	5.5	5.5	1.4	2.4	10	68	(0.8~1.1)Us	1200	300
CJX1-12	3.3	5.5	7.5	7.5	1.9	3.3	10	68		1200	300
CJX1-16	4	7.5	10	11	3.5	6	10	68		1200	300
CJX1-22	6.1	11	11	11	4	6.6	10	68		1200	300
CJX1-32	8.5	15	21	23	7.5	13	10	69		600	300
CJX1-45	15	22	30	39	12.6/12	21.8/20.8	17	183		600	300
CJX1-63	18.5	30	41	55	14.7/14	25.4/24.3	17	183		600	300
CJX1-75	22	37	50	67	17.9/17	30.9/29.5	32	330		600	300
CJX1-85	26	45	59	67	22/21	38/36	32	330		600	300
CJX1-110	37	55	76	100	28.4/27	49/46.9	39	550		600	300
CJX1-140	43	75	98	100	36/35	63/60	39	550		600	300
CJX1-170	55	90	118	156	40/38	69/66	58	910		300	300
CJX1-205	64	110	145	156	52/50	90/86	58	910		300	300
CJX1-250	78	132	178	235	61/58	105/100	84	1430		300	300
CJX1-300	93	160	210	235	69/66	119/114	84	1430		300	300
CJX1-400	125	200	284	375	85/81	147/140	115	2450		300	300
CJX1-475	144	250	329	375	85/81	147/140	115	2450		300	300

型號	額定絕緣電壓 (V)	機械壽命 （次）	額定工作電流(A) 380V		電壽命 1000000		約定 自由 空氣 發熱 電流(A)	輔助觸頭電流Ie (A)		輔助觸 頭約定 自由空 氣發熱 電流(A)
								AC-15	DC-13
			AC-3	AC-4	AC-3	AC-4		380/220V	110/220V
CJX1-9	660	1000000	9	3.3	1.2	0.2	20	0.95	0.15	10
CJX1-12	660		12	4.3	1.2	0.2	20
CJX1-16	660		16	7.7	1.2	0.2	31.5
CJX1-22	660		22	8.5	1.0	0.2	31.5
CJX1-32	660		32	15.6	1.0	0.2	40
CJX1-45	1000		45	24	1.0	0.2	63
CJX1-63	1000		63	28	1.0	0.2	80
CJX1-75	1000		75	34	1.0	0.2	100
CJX1-85	1000		85	42	1.0	0.2	100
CJX1-110	1000		110	54	1.0	0.2	160
CJX1-140	1000		140	68	1.0	0.2	160
CJX1-170	1000		170	75	1.0	0.2	210
CJX1-205	1000		205	96	1.0	0.2	210
CJX1-250	1000		250	110	1.0	0.2	300
CJX1-300	1000		300	125	1.0	0.2	300
CJX1-400	1000		400	150	1.0	0.2	400
CJX1-475	1000		475	150	1.0	0.2	475

9.2 CJX1F-□交流接觸器。

型號	可控電機功率（kW）						吸引線圈功率消耗		線圈工作電壓范圍	額定操作頻率（1/h）
	AC-3				AC-4		交流 (VA)		交流 (AC)
	230/220V	400/380V	500V	690/660V	400/380V	690/660V	保持	吸合		AC-3	AC-4
CJX1F-9	2.4	4	5.5	5.5	1.48/1.4	2.54/2.4	10	68	(0.8~1.1)Us	1200	300
CJX1F-12	3.3	5.5	7.5	7.5	2/1.9	3.45/3.3	10	68		1200
CJX1F-16	4	7.5	10	11	3.5	6	10	68		1200
CJX1F-22	6.1	11	11	11	4	6.6	10	68		1200
CJX1F-32	8.5	15	21	23	7.5	13	12.1	101		600
CJX1F-38	11	18.5	25	23	9	15.5	12.1	101		600

型號	額定絕緣電壓 (V)	機械壽命 （次）	額定工作電流(A) 380V		電壽命 1000000		約定 自由 空氣 發熱 電流(A)	輔助觸頭電流Ie (A)		輔助觸 頭約定 自由空 氣發熱 電流(A)
								AC-15	DC-13
			AC-3	AC-4	AC-3	AC-4		380/220V	110/220V
CJX1F-9	660	1000000	9	3.3	1.2	0.2	20	0.95	0.15	10
CJX1F-12			12	4.3	1.2	0.2	20
CJX1F-16			16	7.7	1.2	0.2	31.5
CJX1F-22			22	8.5	1.0	0.2	31.5
CJX1F-32			32	15.6	1.0	0.2	40
CJX1F-38			38	18.5	1.0	0.2	55

9.3 CJX1-□/Z直流操作交流接觸器。

型號	可控電機功率（kW）						吸引線圈功率消耗		線圈工作電壓范圍	額定操作頻率（1/h）
	AC-3				AC-4		交流 (VA)		交流 (AC)
	230/220V	400/380V	500V	690/660V	400/380V	690/660V	保持	吸合		AC-3	AC-4
CJX1-9/Z	2.4	4	5.5	5.5	1.4	2.4	6.5	6.5	(0.8~1.1)Us	1200	300
CJX1-12/Z	3.3	5.5	7.5	7.5	1.9	3.3
CJX1-16/Z	4	7.5	10	11	3.5	6
CJX1-22/Z	6.1	11	11	11	4	6.6

型號	額定絕緣電壓 (V)	機械壽命 （次）	額定工作電流(A) 380V		電壽命 1000000		約定 自由 空氣 發熱 電流(A)	輔助觸頭電流Ie (A)		輔助觸 頭約定 自由空 氣發熱 電流(A)
								AC-15	DC-13
			AC-3	AC-4	AC-3	AC-4		380/220V	110/220V
CJX1-9/Z	660	1000000	9	3.3	1.2	0.2	20	0.95	0.15	10
CJX1-12/Z			12	4.3	1.2	0.2	20
CJX1-16/Z			16	7.7	1.2	0.2	31.5
CJX1-22/Z			22	8.5	1.0	0.2	31.5

9.4 CJX1F-□/Z直流操作交流接觸器。

型號	可控電機功率（kW）						吸引線圈功率消耗		線圈工作電壓范圍	額定操作頻率（1/h）
	AC-3				AC-4		交流 (VA)		交流 (AC)
	230/220V	400/380V	500V	690/660V	400/380V	690/660V	保持	吸合		AC-3	AC-4
CJX1F-9/Z	2.4	4	5.5	5.5	1.48/1.14	2.54/2.4	6.5	6.5	(0.8~1.1)Us	1200	300
CJX1F-12/Z	3.3	5.5	7.5	7.5	2/1.9	3.45/3.3
CJX1F-16/Z	4	7.5	10	11	3.5	6
CJX1F-22/Z	6.1	11	11	11	4	6.6

型號	額定絕緣電壓 (V)	機械壽命 （次）	額定工作電流(A) 380V		電壽命 1000000		約定 自由 空氣 發熱 電流(A)	輔助觸頭電流Ie (A)		輔助觸 頭約定 自由空 氣發熱 電流(A)
								AC-15	DC-13
			AC-3	AC-4	AC-3	AC-4		380/220V	110/220V
CJX1F-9/Z	660	1000000	9	3.3	1.2	0.2	20	0.95	0.15	10
CJX1F-12/Z			12	4.3	1.2	0.2	20
CJX1F-16/Z			16	7.7	1.2	0.2	31.5
CJX1F-22/Z			22	8.5	1.0	0.2	31.5

十、外形及安裝尺寸

10.1 CJX1-9~140交流接觸器

型號	A max	b	C max	d	E max	F	Φ
CJX1-9/22	78	60±0.6	45	35±0.5	102	8	4.8
CJX1-12/22	78	60±0.6	45	35±0.5	102	8	4.8
CJX1-16/22	89	75±0.6	46	35±0.5	116	8.5	4.8
CJX1-22/22	89	75±0.6	46	35±0.5	116	8.5	4.8
CJX1-32/22	90	75±0.6	74	50±0.5	109	8	5
CJX1-45/22	120	100±0.7	92	70±0.6	125	12	5
CJX1-63/22	120	100±0.7	92	70±0.6	125	12	5
CJX1-75/22	135	110±0.7	105	80±0.6	145	12	5.5
CJX1-85/22	135	110±0.7	105	80±0.6	145	12	5.5
CJX1-110/22	158	130±0.8	125	100±0.7	155	12	6.5
CJX1-140/22	158	130±0.8	125	100±0.7	155	12	6.5

10.2 CJX1-170~475交流接觸器

型號	A1 max	A2 max	a3	B1 max	b2	C1 max	M	e1	f1	g	d1	d2	Φg1
CJX1-170	140	165	110±0.7	185	160±0.8	190	8	154	115	48	20	42	7
CJX1-205	140	165	110±0.7	185	160±0.8	190	10	154	115	48	20	42	7
CJX1-250	145	168	120±0.7	200	180±0.8	198	10	168	133	58	25	48	9
CJX1-300	145	168	120±0.7	200	180±0.8	198	10	168	135	58	25	48	9
CJX1-400	160	183	130±0.8	200	180±0.8	222	10	178	150	65	25	48	9
CJX1-475	160	183	130±0.8	200	180±0.8	222	10	178	150	65	25	48	9

10.3 CJX1F-9~38交流接觸器

型號	A max	b	C max	d	E max	F	Φ
CJX1F-9/22	78	60±0.6	45	35±0.5	102	8	4.8
CJX1F-12/22	78	60±0.6	45		102
CJX1F-16/22	89	75±0.6	46		116
CJX1F-22/22	89	75±0.6	46		116
CJX1F-32/22	104	75±0.6	83		109
CJX1F-38/22	104	75±0.7	83		109

10.4 CJX1-9~22/Z直流操作交流接觸器

型號	A max	b	C max	d	E max	F	Φ
CJX1-9/22Z	78	60±0.6	46	35±0.5	142	8	4.8
CJX1-12/22Z	78	60±0.6			142
CJX1-16/22Z	89	75±0.6			148
CJX1-22/22Z	89	75±0.6			148

10.5 CJX1F-9~22/Z直流操作交流接觸器

型號	A max	b	C max	d	E max	F	Φ
CJX1F-9/22Z	78	60±0.6	46	35±0.5	142	8	4.8
CJX1F-12/22Z	78	60±0.6			142
CJX1F-16/22Z	89	75±0.6			148
CJX1F-22/22Z	89	75±0.6			148

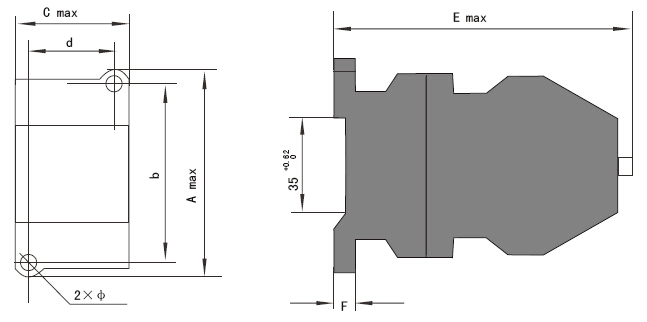

CJX1-9~32/22、CJX1F-9~38/22交流接觸器產品尺寸圖

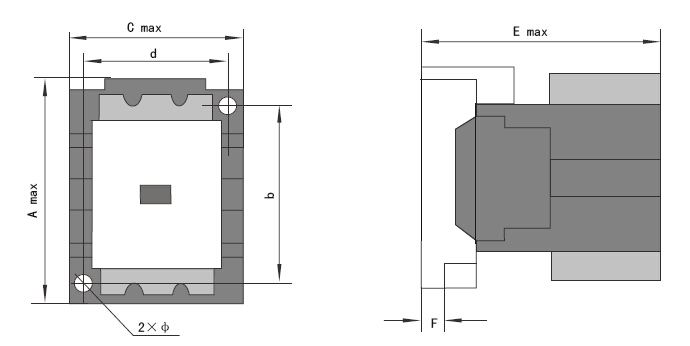

CJX1-45~140/22交流接觸器產品尺寸圖

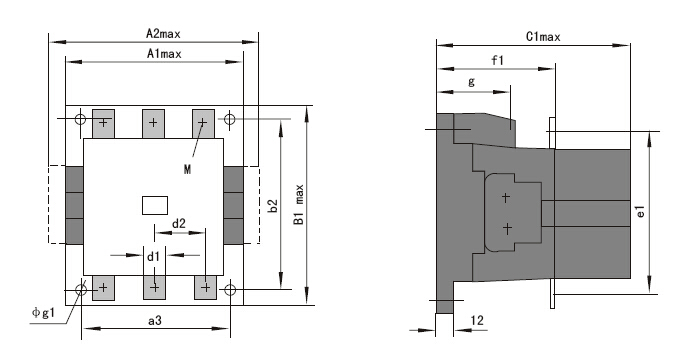

CJX1-170~475/22交流接觸器產品尺寸圖

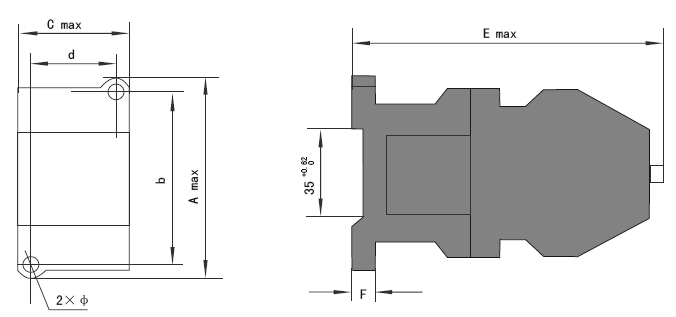

CJX1-9~22/22Z、CJX1F-9~22/22Z直流接觸器產品尺寸圖

十一、訂貨須知

訂購接觸器時須注明產品完整型號、名稱及吸引線圈頻率、電壓、數量。
訂貨示例：CJX1-9/22交流接觸器 線圈電壓 220V 50Hz 10臺。
